Detector sin contacto de la CA (2 / 4 paso)

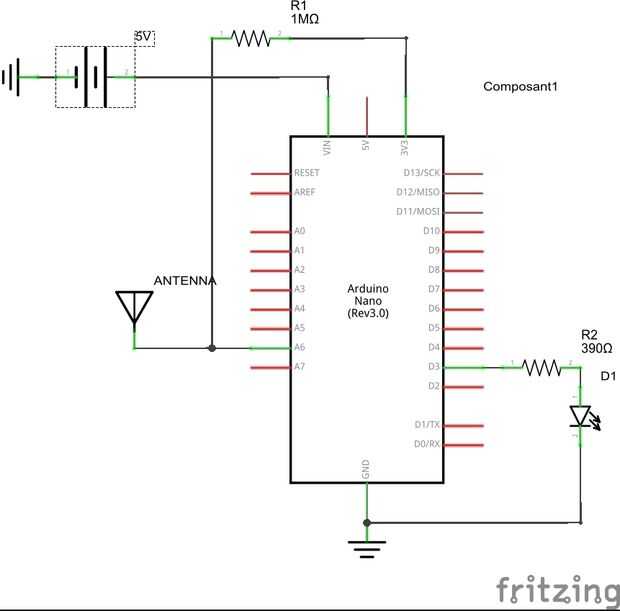

Paso 2: El circuito

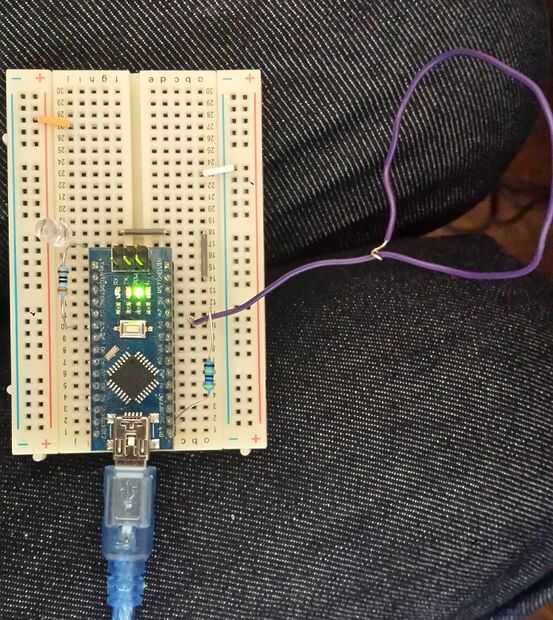

Para construir el receptor, he utilizado:

-un arduino nano

-una fuente de energía (batería de 9v, 5V USB batería,...), utiliza una batería de 5V USB

-un trozo pequeño de alambre (como 10 cm), aislado,

-una resistencia de 1 Mohms

-una resistencia de 390 ohmios (para el LED)

-un LED (rojo para mí).

Una advertencia: No acercarse a cables con corriente sin protección, tener cuidado. Este sistema no se hace para eso y es una idea peligrosa si no sabes por qué no es seguro.

Vea el paso
