Paso 3: Montar + electrónica

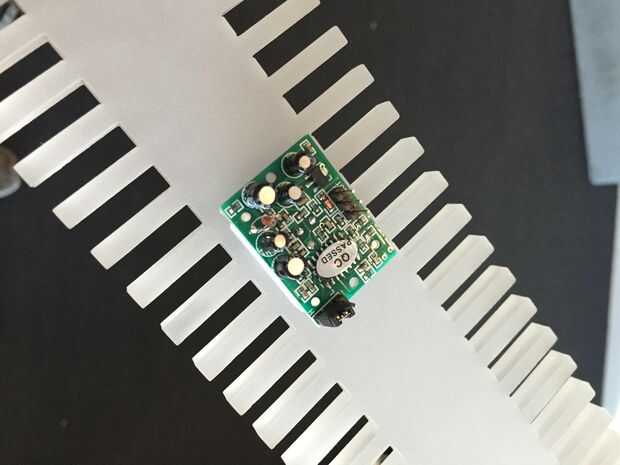

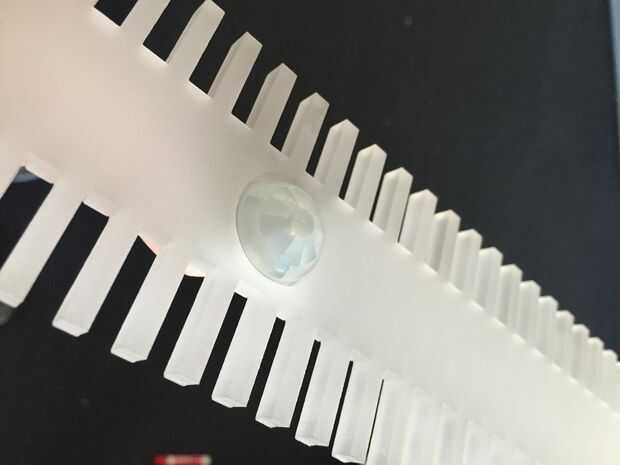

El sensor de movimiento debe ajustarse perfectamente a la pieza de acrílico que tiene un círculo sobre ella. Si está usando un sensor de movimiento más pequeño, necesitará modificar el archivo ESP.

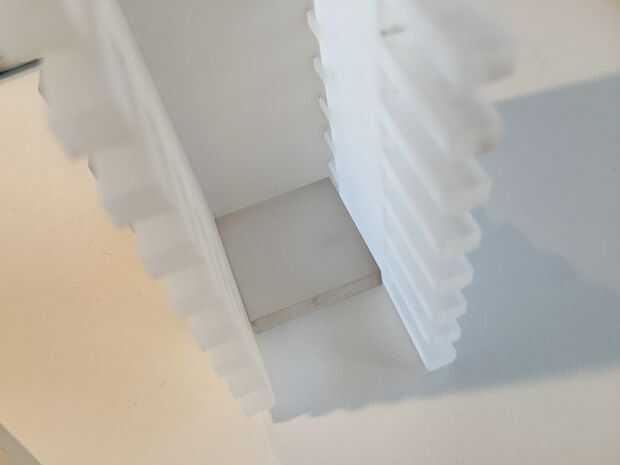

Utilice las piezas de extremo cuadrado para fijar toda la estructura. Se puede utilizar pegamento de acrílico, pero aquí estoy usando pegamento caliente desde el interior en lugar de otro porque es más rápido y no deja marca de pegamento acrílico fundido.

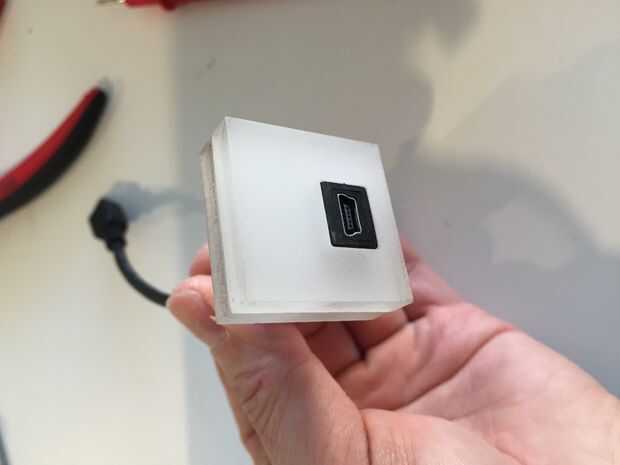

Llevó un micro usb macho a hembra alargador y equipado a uno de la pieza final que tiene un agujero rectangular. Usted debe cambiar el tamaño de este agujero en el archivo incluido ESP antes de cortar acaso son diferentes. Este puerto proporciona el poder y la capacidad de programa.

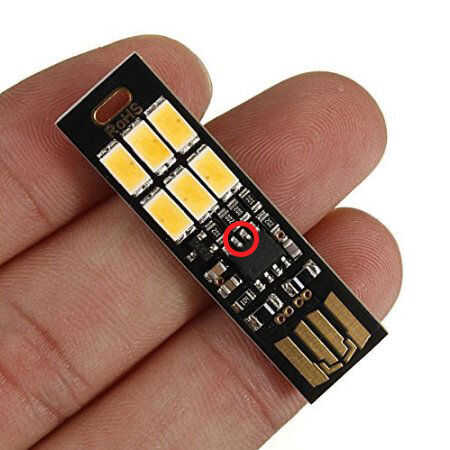

He comprado estos baratos y brillantes LEDs de amazon, pero son touch activado, para desactivar por la soldadura de los pines como marked(red) en el archivo adjunto.

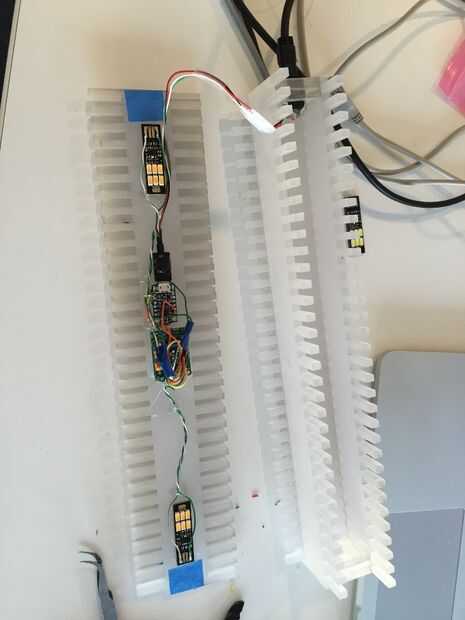

Cableado
Baratija es programable a través de USB mediante el cable de extensión que sale al conector hembra en el exterior.

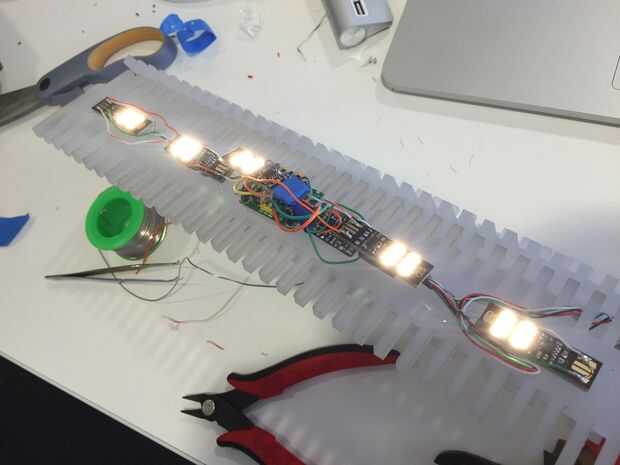

Alambré el LED + VCC al pin 4 de baratija y LED GND a GND. de baratija
Alambré el sensor de pin a pin 1 Abalorio.
