Paso 11: Uso y resultados:
Ejemplo 1: Las aspas del ventilador
Una manera de observar los efectos estroboscópicos es mirando un ventilador. Ajustar la frecuencia de la luz estroboscópica y ver como la dirección y velocidad del cambio de hojas de ventilador.

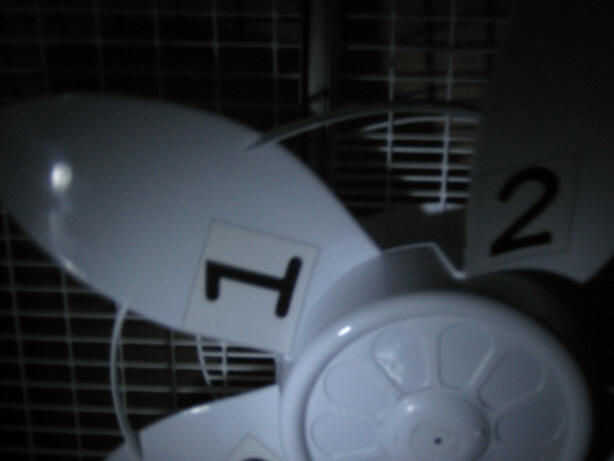

La imagen siguiente es de un ventilador girando a aproximadamente 600 rpm o 10 revoluciones por segundo. Fue tomada cuando la frecuencia de luz estroboscópica y la velocidad del ventilador fueron muy igualados. Esta foto fue tomada con el obturador abierto durante 1 segundo. Si la luz estroboscópica no había sido sincronizada al ventilador, la imagen sería un desenfoque total.
Puede ser difícil hacer el movimiento totalmente cuando manualmente que empareja la frecuencia de la luz estroboscópica a la velocidad del objeto, que incluso una pequeña diferencia entre las velocidades del objeto y la luz estroboscópica se traducirá en alguna rotación visible.
Para poner de relieve algunos de los efectos de strobe, os adjunto una etiqueta con un número a cada una de las cinco láminas del ventilador. Parpadea la luz estroboscópica a una tasa igual a la velocidad de rotación o una fracción del entero de la misma, los números parecen soporte todavía junto a las aspas del ventilador. En las frecuencias donde es una hoja diferente en la misma posición como la anterior uno cada vez la luz estroboscópica se activa, las hojas parecen detenerse pero los números a contar hacia arriba o hacia abajo.
Ejemplo 2: Observar un poco perfore un orificio de
Un efecto interesante puede verse en el vídeo de un agujero perforado en una tabla. Con la frecuencia de la luz estroboscópica sincronizada, la broca aparece inmóvil, a pesar de que está girando a unas 660 rpm. Cuando la broca se hunde en el tablero, la carga en el motor del taladro aumenta y por lo tanto la velocidad de giro disminuye ligeramente. Con la reducción de velocidad, la frecuencia de la luz estroboscópica no está muy sincronizada con el de la broca, y así parece girar, pero muy lentamente. Se puede ver el agujero que se formó en la Junta como el taladro se mueve hacia abajo, con las virutas de madera volando al lado, pensar que la broca parece estar casi estacionario.
Ejemplo 3: torno

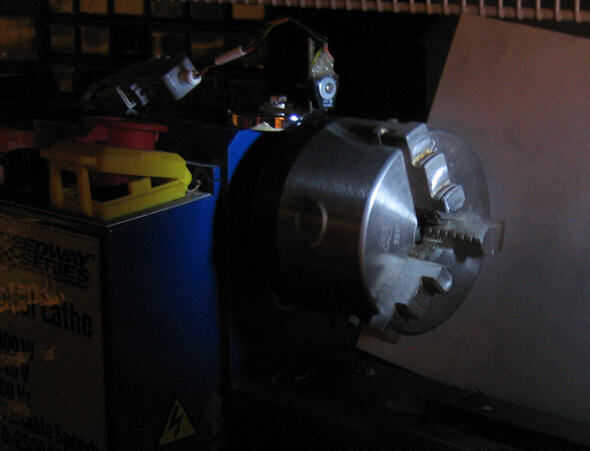

Esta demostración utiliza el modo estroboscópico disparada. Os adjunto un sensor de infrarrojos de tipo reflexivo con un soporte en el cabezal de un torno. Este es el tipo de sensor que tiene el LED IR y el transistor de la foto de IR todo en un paquete, como se muestra en las siguientes imágenes. El transistor y el LED en el paquete son montados de manera que ambos señalan hacia abajo en un ángulo. Cuando un objeto reflexivo IR pasa por debajo del sensor a la altura correcta, la luz IR reflejada en el fototransistor, que entonces se enciende y tira bajo la entrada del disparador.
El mandril del torno tiene una envoltura de cinta negra, con una pequeña sección de cinta blanca. Cuando la sección de cinta blanca pasa debajo del sensor, la luz infrarroja del LED en el sensor es reflejada hacia el fototransistor en el sensor, y tira la entrada baja, disparo. Se necesitaba la envoltura de cinta negra, como el metal brillante de la tirada del torno refleja la luz de IR bastante a activen el sensor.
El video muestra que el mandril parece detenerse, incluso cuando se aumenta la velocidad, el parpadeo es controlada por la señal de disparo del sensor. La posición de la tirada puede verse mover hacia adelante y hacia atrás como el retardo entre la señal de disparo y el flash está aumentado y disminuido.
CONCLUSIÓN:
Estos son sólo algunos ejemplos simples de efectos estroboscópicos. Hay muchas otras manifestaciones interesantes que se pueden hacer, entre observar un cono de altavoz y caen gotas de agua.
Espero que haya encontrado la información útil aquí y sucessd en la construcción de su propia luz. Si lo haces, pleasa compartir aplicaciones cool ni demos encontrar tu luz del stobe!
