Paso 3: Montar la estructura Base
Si el acero es galvanizado que debe quitar la galvanización mediante molienda o ácido antes de soldar. Quema de zinc es muy tóxico.
Como se mencionó en el paso de suministros y herramientas recomiendo alambre soldadura MIG sobre palo para este proyecto. Incluso usando la varilla de tamaño adecuado, en un escenario actual era incapaz de iniciar un arco mientras que la configuración siguiente pulsaría fineza pero era difícil obtener una buena soldadura sin quemar aunque la delgada pared del tubo cuadrado. La soldadora MIG tenía más potencia y una vez hasta no tuvo ningún problema con establecer un arco (punto y tirar) y sin problemas con la quemadura aunque. También como un bono de poco o ninguna escoria en la soldadura terminada.
También digno de mencionar que el dibujo sketchup es un carro ideal y para la mayoría de las aplicaciones no es necesario ese nivel de precisión. Estas instrucciones y en su mayor parte el carro final, se redondean a la fracción más cercana de una pulgada.

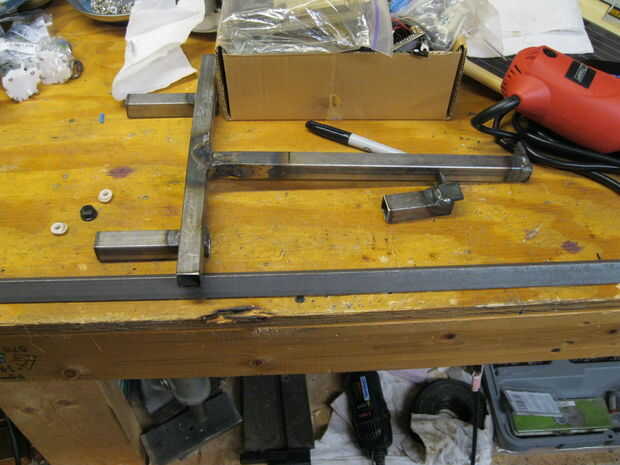

Primero corte dos 12" longitudes de tubo cuadrado. Asegúrese de que una pieza tiene un extremo de la fábrica o uno cortado es muy cuadrada. Coloque ese extremo cuadrado contra otros 12" parte a hacer un uso de T. los imanes soldadura cuadrada de la articulación y asegúrese de que los bordes queden al ras. La parte superior de la T debe ser cambiado de puesto sobre hay 6,375" entre un extremo y el lado del intersección tubo cuadrado. (vea el dibujo de sketchup). Una vez que esté todo cuadrado y listo, tack weld dos esquinas opuestas de la articulación. Una vez seguros, retire la soldadura imanes y acabado de la soldadura completamente alrededor de la articulación.
A continuación cortar una longitud de 1.5" de acción de la barra plana. Soldar a la parte inferior de la T para que sobresalga hacia el 6,375". (otra vez mejor ver sketchup dibujo de ubicación) Este es el tercer montaje de rueda.

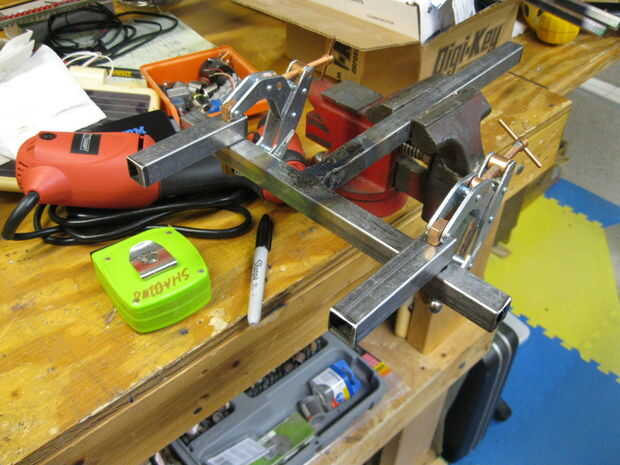

Luego corte dos 4" longitudes de tubo cuadrado. Abrazadera de estos como se muestra a la T 1.75" de cada extremo de la T al lado del tubo cuadrado de 4". Use los imanes soldadura cuadrada 4" tubos al cuerpo principal T y al ras de los extremos. Asegurar los tubos con abrazaderas y luego soldar en su lugar. Estos son los soportes de rueda de mesa borde guía.
Siguiente corte 3/4 sección de ángulo de hierro de largo, 3/4" largo pedazo de la acción de la barra plana y larga pieza de tubo cuadrado de 2.5". Soldar el hierro de ángulo a un extremo del tubo cuadrado tal que la parte posterior de la plancha de ángulo esté al ras con el extremo del tubo cuadrado. (ver fotos) un imán de soldadura es bueno para la celebración de que las dos partes al ras al iniciar la soldadura. Luego en esa misma soldadura final la barra acción a un lado así que la mitad de la barra de acción stick más allá del extremo del tubo cuadrado. (otra vez consulte las imágenes o sketchup dibujo.) Este es el soporte de montaje de cámara.
