Determinar adelante voltaje de LED (2 / 2 paso)

Paso 2: Medición de la tensión de paso

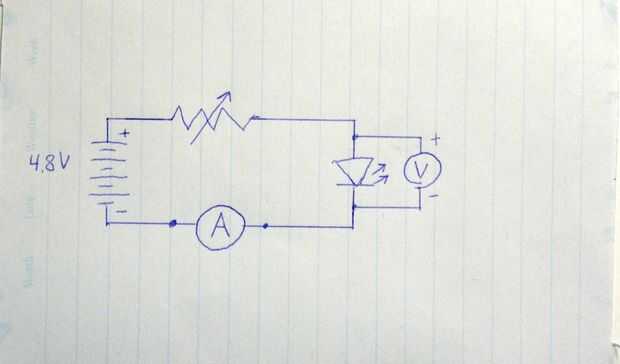

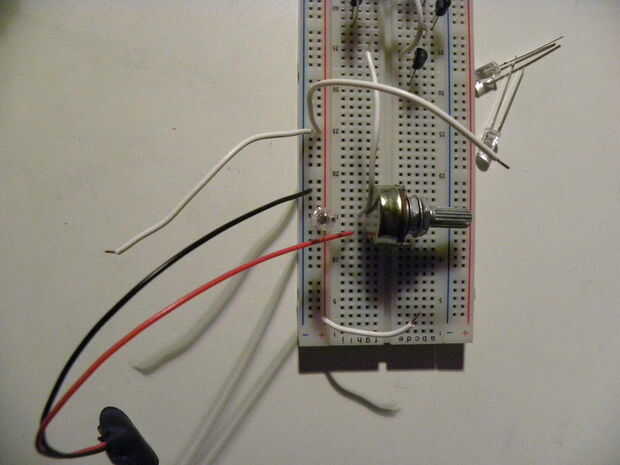

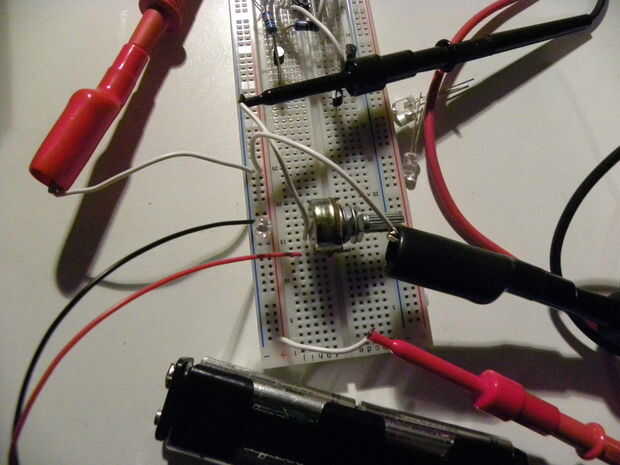

Para medir la tensión de paso, establecer los multímetros en sus valores correctos (es decir. corriente y voltaje). Siempre ponga la resistencia el valor más alto antes de la prueba para evitar freír el LED. Puede ser más fácil a los cables del multímetro de la abrazadera insertando los alambres de núcleo sólido para protoboard. Bajar la resistencia hasta que la corriente es de hasta 20 mA y registro de la tensión y corriente.

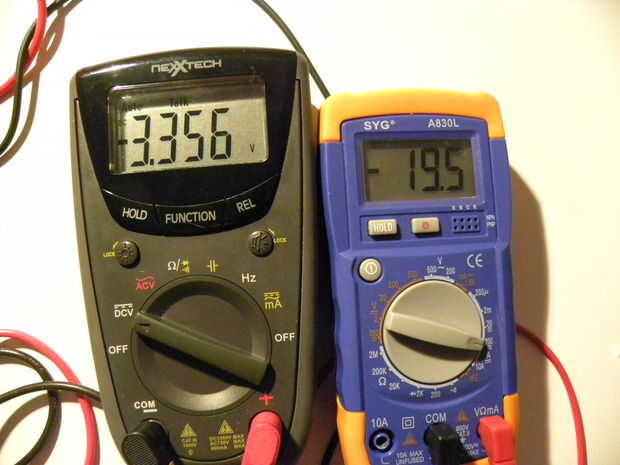

El actual delantero del LED azul fue 3.356 V en 19.5 mA. Si usted alimenta con 3,6 V, el valor de la resistencia a usar es el siguiente valor más alto de R = (3.6V-3.356V) / 0.0195A) = 12,5 ohmios.

Medición de LED de alta potencia con > 350 mA de corriente directa puede ser un poco complicado porque cuando se calienta rápidamente, la tensión cae continuamente. Esto significa que la corriente será mayor a un voltaje determinado. Para medir el poder más elevado LED, siga el mismo procedimiento y establece la corriente. Rápidamente, mantenga el valor en ambos multímetros. Lo de if demasiado tarde, tienes que dejar que el LED de enfríe a temperatura ambiente antes de tomar la medida otra vez. Por esta razón, no se utilizan resistencias de limitación actuales al poderles. Deben tener una fuente de corriente constante.

¿No sabes la corriente hacia adelante?
Si el LED es parte de un piloto de un dispositivo, puede desoldar una de plomo de los LED y medir su intensidad. Esto puede no ser necesario porque puede medir su tensión a través de los cables mientras está en.

Aumentar la precisión del ajuste actual
No he podido ponerlo a 20 mA debido a la resistencia variable tenía una gama grande de 50 k ohmios. Usted puede utilizar 500 ohmios o 1 k ohmios. Para permitir el ajuste grueso y fino, puede conectar una resistencia variable de rango mayor y menor en la serie.
