Devanadera con contador automático de la bobina (3 / 5 paso)

Paso 3: Lado de la frente

9. en los dos montantes delanteros perfore un agujero de ¼" en medio de los candeleros 1" de la parte superior.
10. imprimir wirejig3.gcode

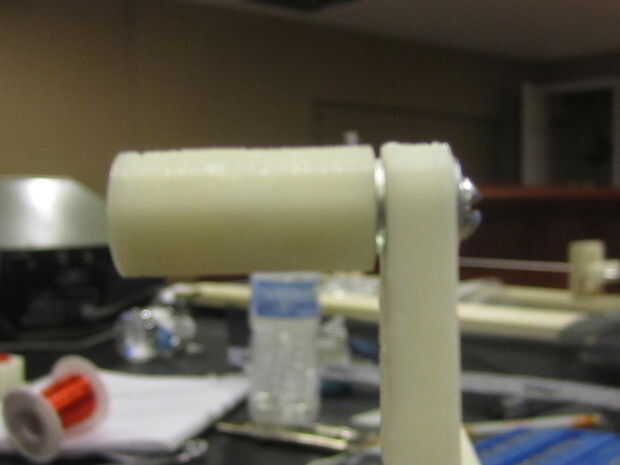

11. Inserte una arandela de 1/8" en un tornillo de 1/8". Inserte el montaje en el orificio superior en la parte impresa.
12. Inserte una arandela de 1/8" en el otro lado del tornillo, luego gire la manija impresa en el tornillo. El mango debe moverse libremente.

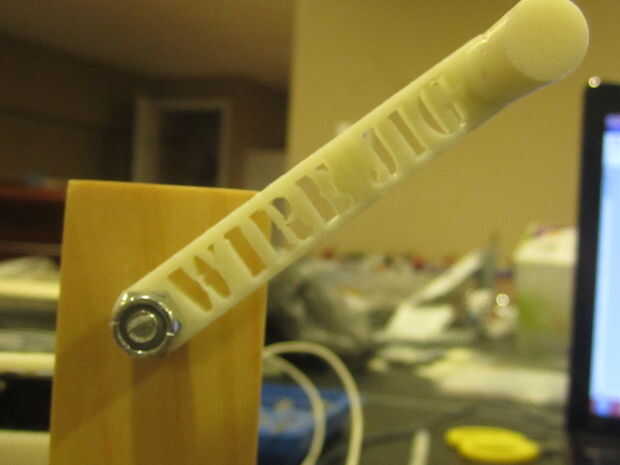

13. Deslice el conjunto del mango de alambre jig en el tornillo de ¼".
14. Deslice el perno a través de un agujero de la barra frontal, pero no ambos.
15. Gire una ¼" tuerca en el perno para que sea 1" de la barra.
16. imprimir Cam2.gcode

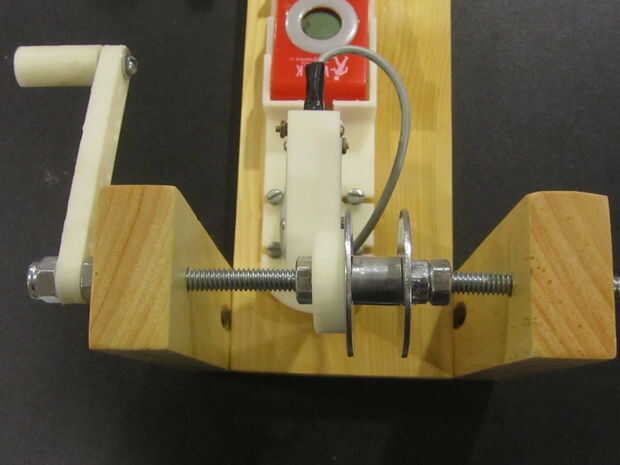

17. Mueva la leva en el perno para que a continuación es la tuerca.
18. Perfore un orificio de 1/16" a 1/8" desde el centro de una arandela de diámetro ½" 1.
19. deslizar la arandela que no se perfora en el tornillo para que quede contra la leva.
20. Coloque al espaciador en el tornillo para que quede contra la lavadora.
21. deslizar la arandela perforada en el tornillo para que quede contra el espaciador.
22. gire dos tuercas en el perno para que descansen contra la lavadora perforada.
23. Deslice el perno aunque el agujero en la otra barra.
24. girar una tuerca en el extremo del perno que asegura el perno contra la barra.
