Paso 4: Interruptor y soporte
26. Perfore un orificio de 1/16" a través del mango de la palanca.
27. colocar la palanca sobre el interruptor micro de coinciden los agujeros.
28. perno de 1/16" a través de la palanca y el micro interruptor y coloque una tuerca en el otro lado.

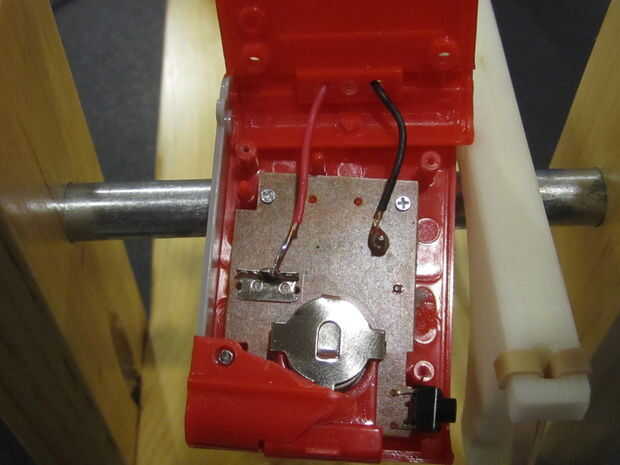

29. abrir el podómetro para conseguir un look en el interior.
30. debe haber dos contactos metálicos distintos y una palanca que puede conectar y desconectarlos.
31. quitar la palanca y soldar un cable a cada uno de los contactos.
32. soldar el extremo de un cable para el "común" en el micro interruptor y el otro cable al "normalmente abierto" en el interruptor micro de la soldadura.
33. imprimir switchstandnew5.gcode.
34. fijar el interruptor en el soporte de taladrar pequeños orificios en el plástico e insertando dos tornillos de 1/16" a través y fijándolo con dos tuercas de 1/16".
35. Coloque el soporte del interruptor en la placa base por lo tanto, cuando la leva empuja hacia abajo la palanca del interruptor.
36. Inserte cuatro 1/8" tornillos para madera en las ranuras a ambos lados del soporte del interruptor.

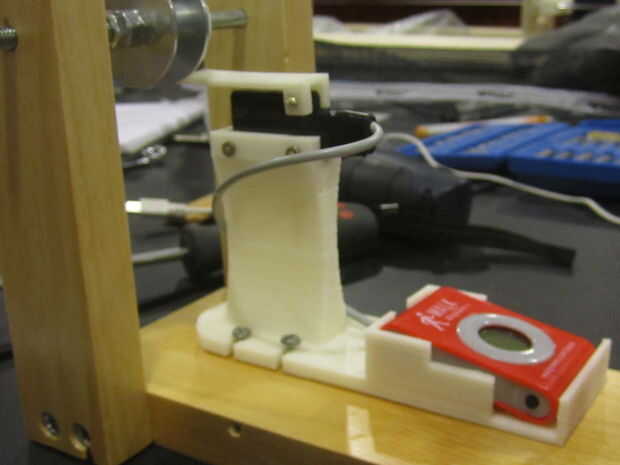

37. Coloque el podómetro en la caja en el soporte del interruptor.
