Devanadera de la ventana personalizada usando ruedas de patineta (1 / 4 paso)

Paso 1: planes de

primer paso consiste en tomar medidas adecuadas de la parte masculina del mecanismo y la devanadera de la ventana existente.
entonces encontrar un diseño que te gusta, podría ser cualquier cosa pero me fui con los recortes de chevron simple. hacer un dibujo de línea en 2.o software - he utilizado el illustrator, pero verifique con las cortadoras láser para ver qué formato de archivo que pueden utilizar.

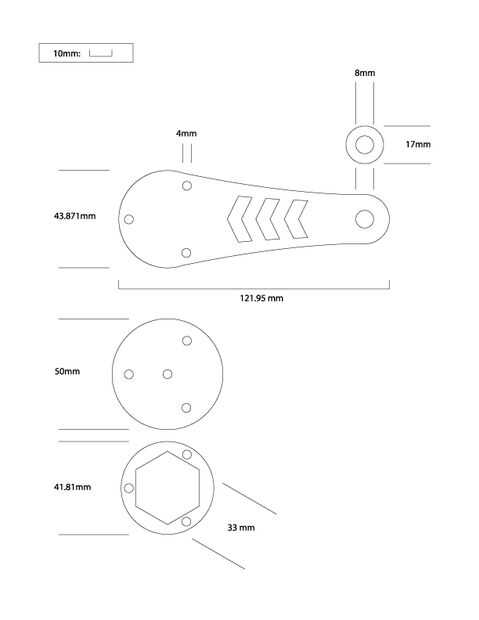

busca en el dibujo a continuación, a partir de abajo hacia arriba:
1 - placa con 3 agujeros roscados
2 - placa base de 4 agujeros. el agujero deberá ser biselado para que la cabeza del tornillo no sobresalga.
3 - mango
4 - espaciador

Tornillos se pasan por la manija y la placa base y enrosque en la placa trasera. el orificio central de la placa base llevará a cabo del enrollador de todo el mecanismo. la idea era tener una cantidad mínima de cabezas de tornillo visibles, para poder ocultar el centro uno significó utilizar una placa de base. Esto hace que la Asamblea sea un poco complicado pero creo que merece la pena que al final.

Mida todo otra vez sólo para asegurarse. Ahora estás listo para conseguir corte láser!
