DeWalt 18V USB cargador y linterna (3 / 5 paso)

Paso 3: El Curcuit

Estoy usando un DC - DC convertidor para el cargador USB.

El convertidor que estoy usando es este: eBay: DC - DC convertidor

Cualquier dispositivo similar haría el trabajo, pero doy fe de cómo éste se realiza.

Toma 18v de la batería y la convierte en 5.1v en hasta 3A.

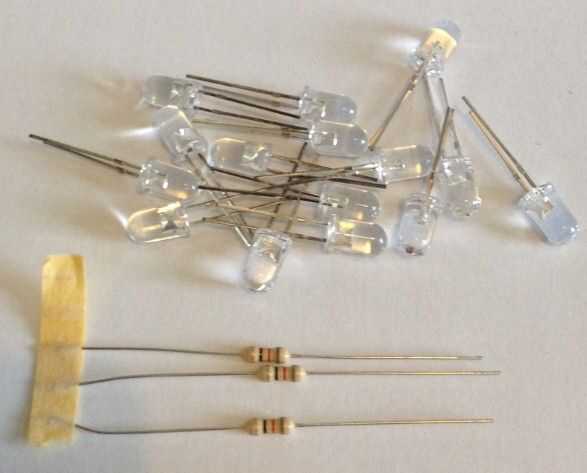

Para la antorcha, estoy usando 15 LEDs en un arreglo de 5 x 3.

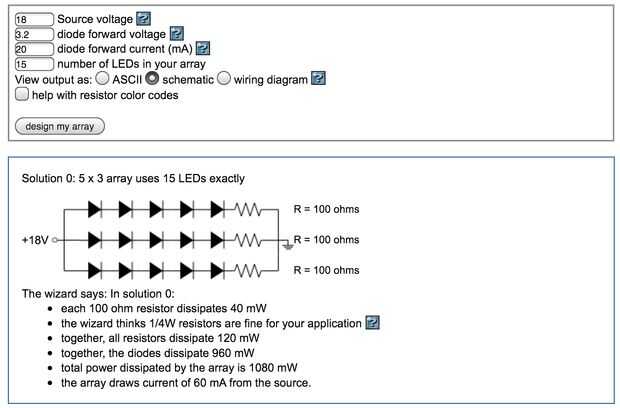

Utilicé el siguiente sitio web para encontrar el correcto cableado y resistencias de limitación actuales para los LEDs: LED calculadora

He usado resistencias Ω 85 como yo ya los tenia y eran lo suficientemente cercanas de la cifra citada por la calculadora.

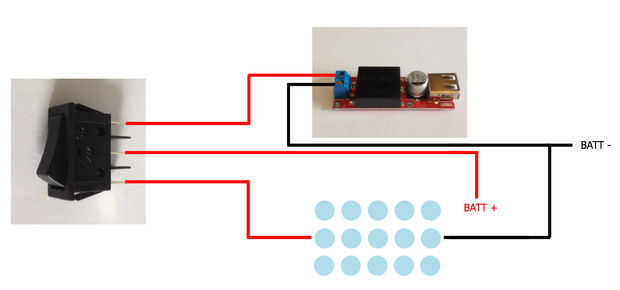

Se utilizará un interruptor para cambiar entre los dos circuitos.
