Paso 10: Enhebrar el tendón del pulgar
En este paso te pase el tendón del pulgar
Se necesita:
-0,6 m de cable de acero.
-15cm de cable de acero.
-Crimpadora.
-2 virolas de cobre doble.
-El carrete pasado.
-2 muelles.
-Alicates.
-Un perno de cabeza de phillips para M2.
-Destornillador.
-Tapa del pulgar.

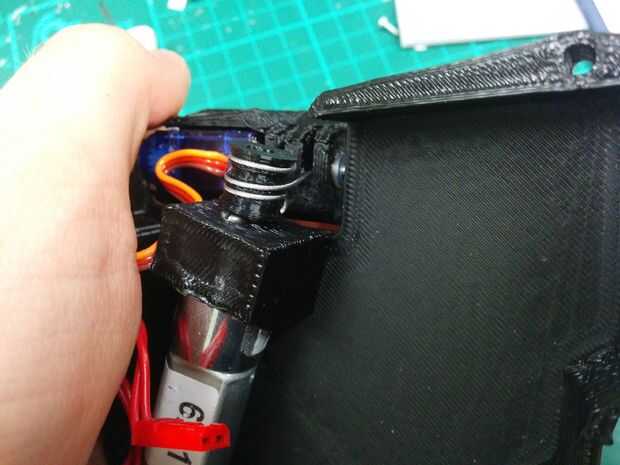

1. Monte el carrete al árbol del motor como en el paso 4.

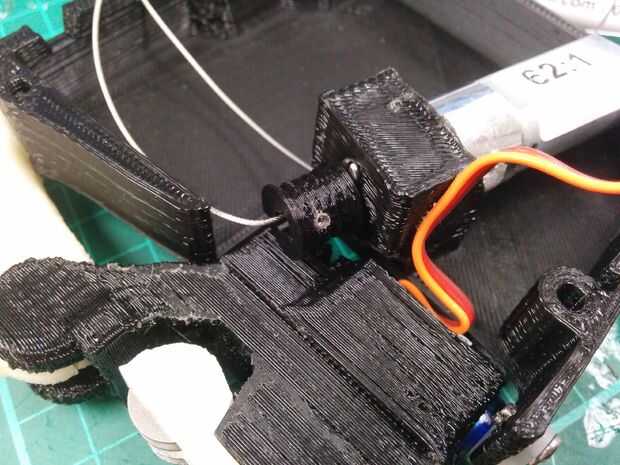

2. como antes, hilo de rosca del tendón más cercano el motor primero, abrigo alrededor del carrete por lo que existen dos carretes y colócala en el orificio en la carcasa del pulgar.

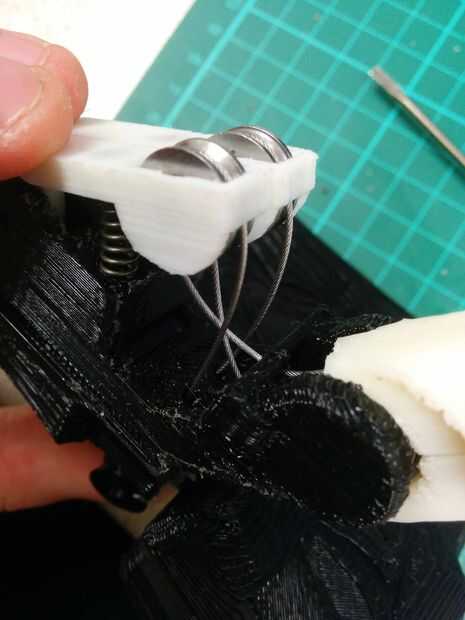

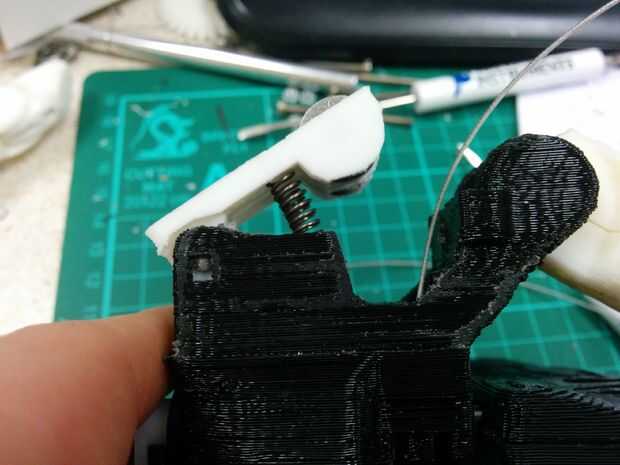

3. Inserte los resortes entre los tensores y la caja de pulgar.

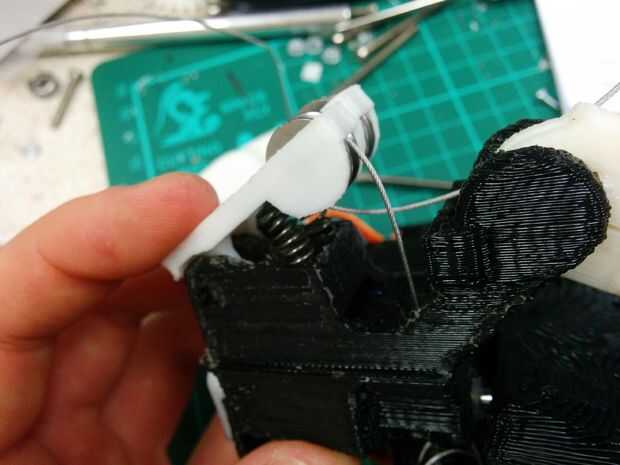

4. Pase el tendón alrededor del rodamiento ranurado como en la foto.

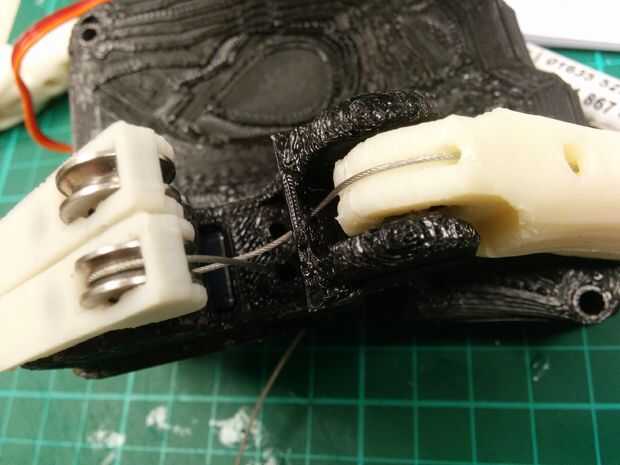

5. Enrosque el tendón a través del agujero en la carcasa del pulgar y luego a través de las partes posterioras de las articulaciones del pulgar (como en la imagen).

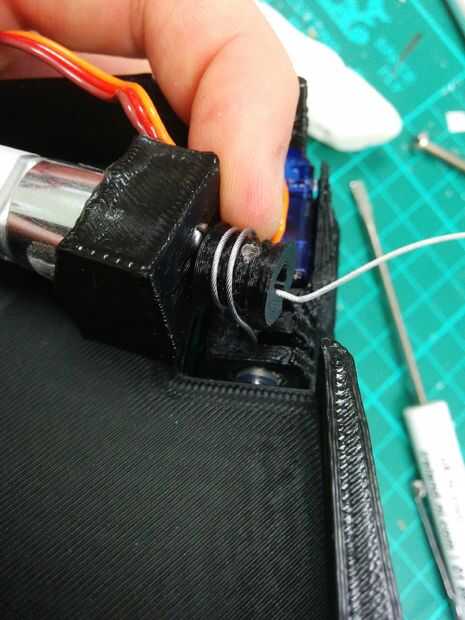

6. Enrosque el otro tendón. Esto debe tener un bobinado en el carrete como en la imagen.
7. Enrosque alrededor del cojinete ranurado, a través del orificio inferior de la carcasa del pulgar y de los frentes de las articulaciones del dedo

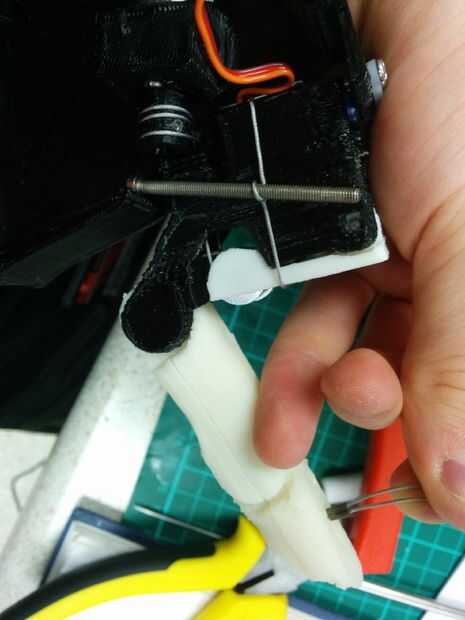

8. usted necesita para fijar el tensor del pulgar como en el paso 6, hacer lo mismo, pero este hilo de tiempo la longitud del cable por debajo de la carcasa del pulgar.
9. sosteniendo todo lo enseñado como sea posible y con el pulgar en la posición completamente abierta, aplaste la abrazadera lo más cerca posible de la punta del pulgar.

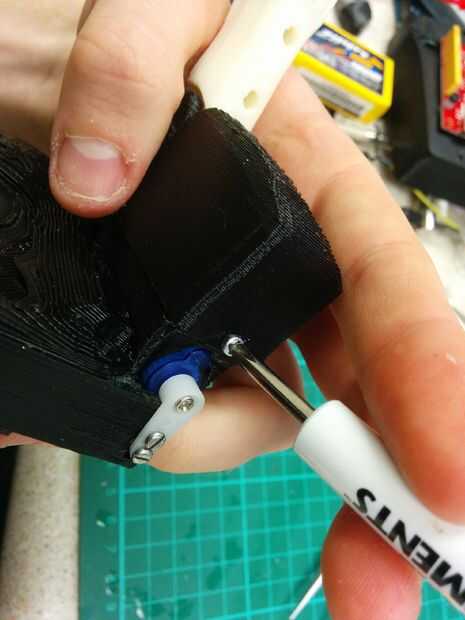

10. Coloque la tapa del pulgar sobre la vivienda de pulgar y atornille en su lugar con un tornillo M2.
Final del paso 10.
