Paso 3: Papel circuito básico
Como siempre, cuando se trata de algo en la práctica hay unas cuantas cosas más a pensar que en teoría. Así que aquí hay algunos conceptos básicos sobre circuitos de papel.

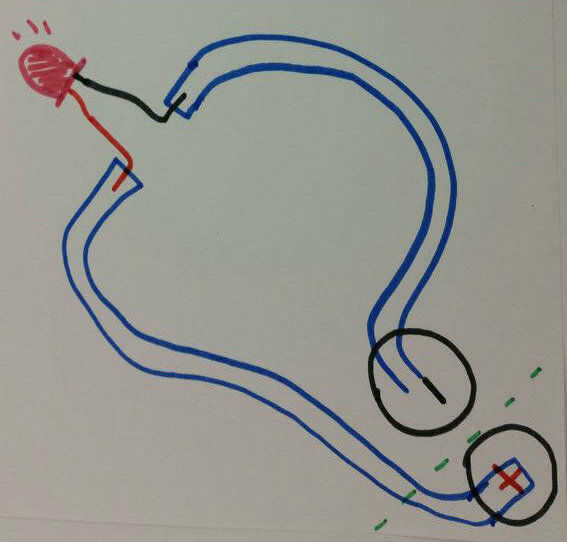

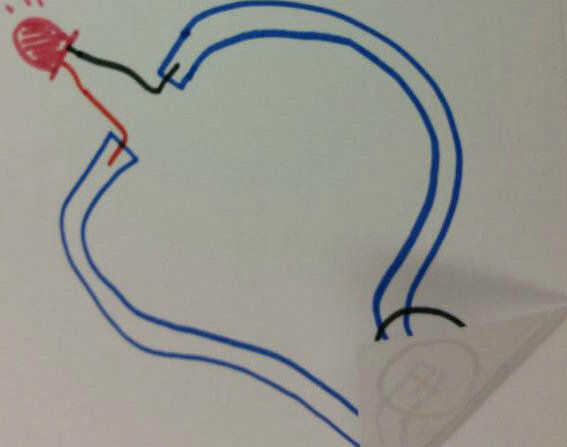

La dos primeras imagen muestra el circuito básico que hablé en el paso anterior, se llevará a cabo en circuitos de papel. Te sugiero altamente dibujo el circuito antes de que pone realmente abajo de la cinta de cobre por lo que puede asegurarse de que la colocación es correcta. En estas imágenes la cinta de cobre se representa por el marcador azul. Note que los lados positivos (rojos) están conectados por cinta de cobre y el negativo (negro) lados son conectados por cinta de cobre.
Aunque hay dos círculos de batería sólo utilizará una batería, yo sólo quería denotar donde irían los lados positivos y negativos. La línea punteada representa donde el papel se dobla para completar el circuito y se utiliza como un interruptor.

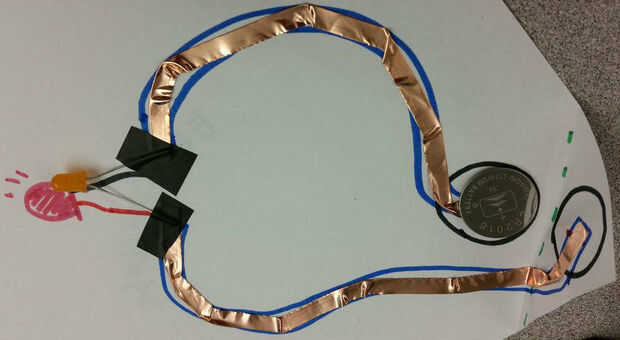

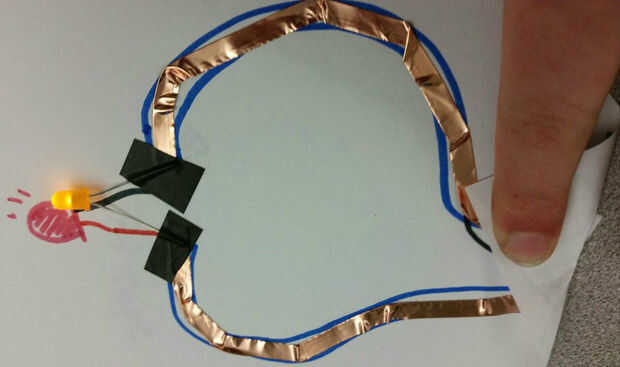

El segundo dos imágenes muestran el circuito implementado realmente. Observe que el lado no adhesivo brillante del cobre es para arriba. La cinta de cobre sólo es conductora de un lado para donde que quieras corriente fluya debe tener lados brillantes tocando. Así que la parte Brillante debe tocar la batería y el led. En esta imagen tengo las patas del led pegadas con cinta aislante en el lado brillante del cobre para que la conexión es segura.
Ahora que conoces los conceptos básicos de circuitos de papel, permite se aplica a un par de tarjetas del día de San Valentín.
