Paso 4: Alambre para arriba de la Junta de perf

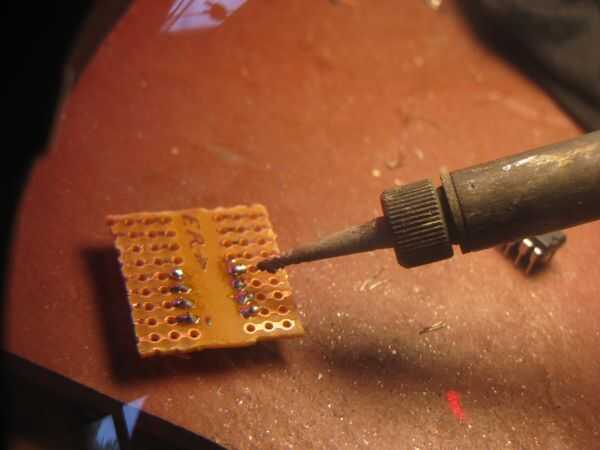

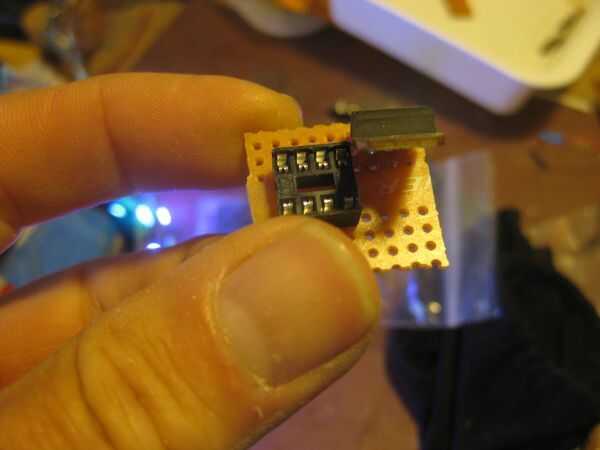

-La ICsocket de la soldadura en la Junta, teniendo cuidado de no puente entre conexiones.

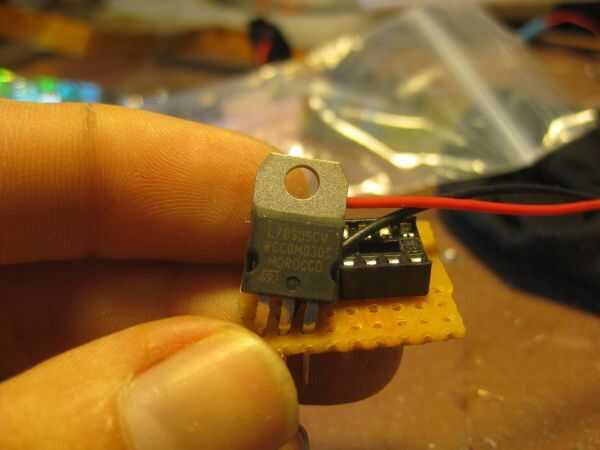

-Luego coloque el regulador de voltaje LM7805 justo encima y a la izquierda de la toma de la IC por lo que su salida es más cercana al pin socket IC 1 pin (pin 3). Hacer un pequeño puente para conectar la salida del regulador a la clavija 1 del conector IC. Esto proporcionará + 5 voltios para el PICAXE.
-Soldadura en el clip de la batería de 9 voltios. Se suelda el cable rojo a la entrada de pin (pin 1) del regulador de tensión, el cable negro está conectado a la conexión a tierra (pin 2). El puente del oír al pin de toma de corriente IC 8 para proporcionar la conexión a tierra para el PICAXE
-
