Paso 5: Conecte a la tira de LED
-6 segmentos pequeños (1.5") de fino gancho encima del alambre de corte y desforre ambos extremos

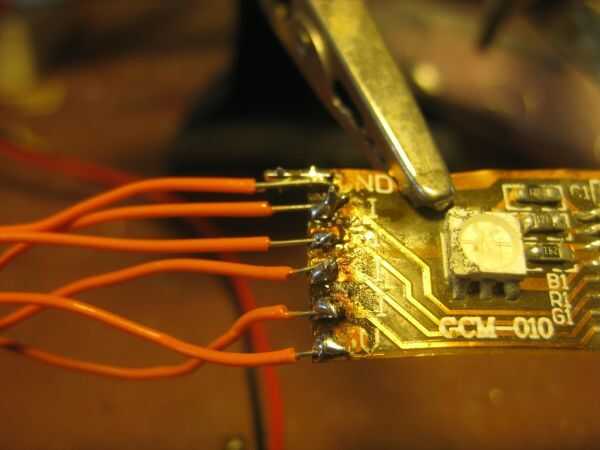

-Cuidadosamente soldar un cable a cada una de las 6 conexiones en el extremo de la tira de LED que se corta. Las etiquetas de todos deben estar derecha. Las entradas deben leer de arriba a abajo, GND , SI, DI, CI,LI y 5V .

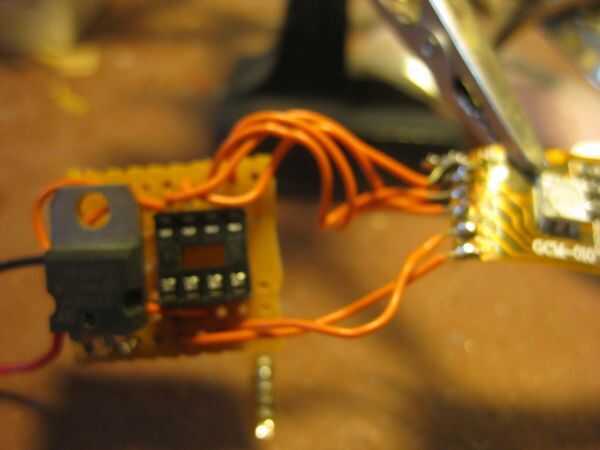

-Ahora, conecte los cables con el conector apropiado en el zócalo del IC.
-- GND en la tira está conectado al pin 8 del IC (0V)
-- SI en la tira de la tira está conectado al pin 7 del IC (salida 0)
- DI en la tira está conectado al pin 6 del IC (salida 1)
-- CI en la tira está conectada al pin 5 del IC (salida 2)
-- LI en la tira está conectado al pin 3 del IC (salida 4)
-- 5V en la tira está conectada al pin 1 del IC (5V)
-Usted también debe hacer una conexión adicional para mantener la serie PICAXE de entrada desde
-- Pin 2 del IC (Ser de) está conectado al Pin 8 del IC (0V)
