Diafragma de diafragma de reingeniería. (5 / 6 paso)

Paso 5: construcción

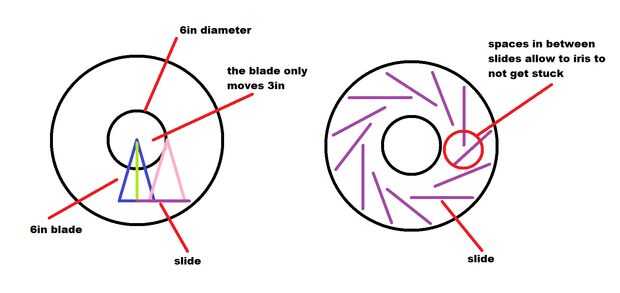

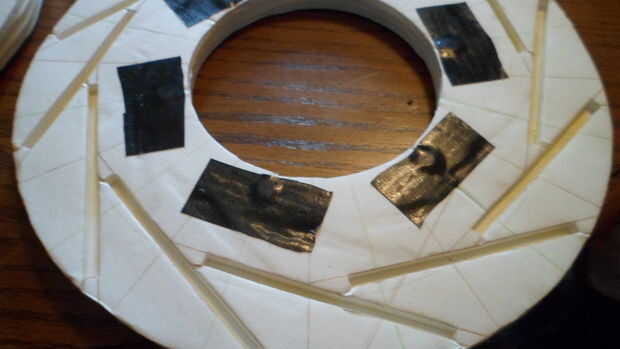

Averiguar dónde colocar correderas o rieles simplemente sacó de mina para que ellos no sobre de vuelta entre sí para que sea menos probable que se atoran se muestra en la foto a continuación cuando colocar las diapositivas que decidí ponerlas en los extremos de las hojas a mi preferencia, pero puede ponerlos más cerca al centro de la hoja e incluso podría acortar las hojas si quieres solo le estoy dando una línea de guía general a la construcción de mi iris. así que si su abertura a su iris es vamos a decir en 6 luego el disco sólo tendría que mover en 3 que es mitad del diámetro de la abertura para agregar a esto si figura que su hoja quede ya 2 en una diapositiva entonces tu diapositiva total sería de 5 en causar la diapositiva necesita ir la extra en 3 miraba mi prototipo para ver lo que estoy diciendo. así que una vez que averiguar donde estará la hoja una vez que se abre todo el usted puede ahora averiguar donde será el diámetro exterior de los discos.

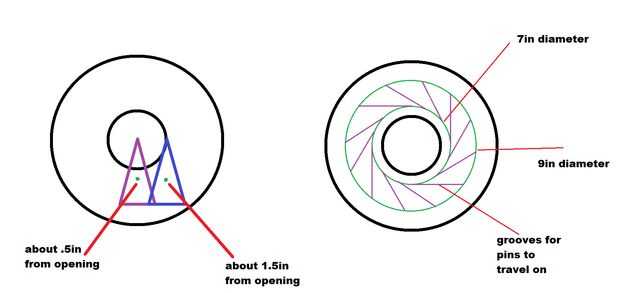

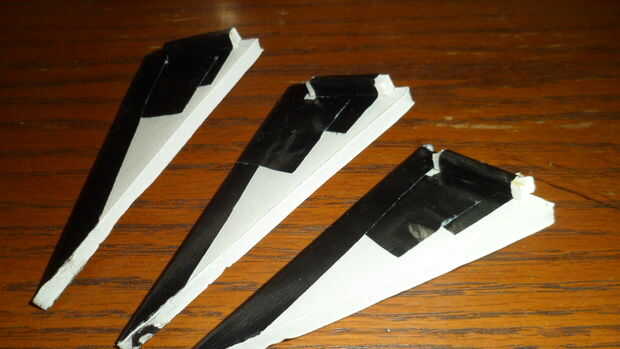

Lo último que estaría haciendo las clavijas de la parte superior de cada hoja que desea poner en la línea bisectriz elegí hacia el centro de la hoja se puede mover hacia arriba o hacia abajo de la línea bisectriz. para hacer las ranuras para ellos que la igual que las diapositivas pero dependiendo de donde poner los pasadores de medir desde el borde de la abertura a su iris para que el pin es cuando tanto abierto y cerrado y parcela a un surco las medidas de la misma. así permite decir su primer pin cuando el diafragma está cerrado medida .5in de la abertura o 3,5 del centro de la abertura que tome esto y épocas por 2 para obtener un diámetro de 7 se puede dibujar hacia fuera de un círculo con este diámetro ahora hacer lo mismo para cuando sea abierto el iris nos se permite decir en 1,5 de la abertura o en 4,5 del hallazgo del centro su diámetro multiplicando por 2 otra vez llegar en 9 que esta es la distancia donde el perno de parada tan dibuje hacia fuera de este círculo también ahora puede dibujar fácilmente hacia fuera de las ranuras para tus pins por sorteo a 12 líneas de 30 grados de uno a porque tenemos 12 hojas.
