Dial rotatorio de Ellie (2 / 3 paso)

Paso 2: Terminar el cableado

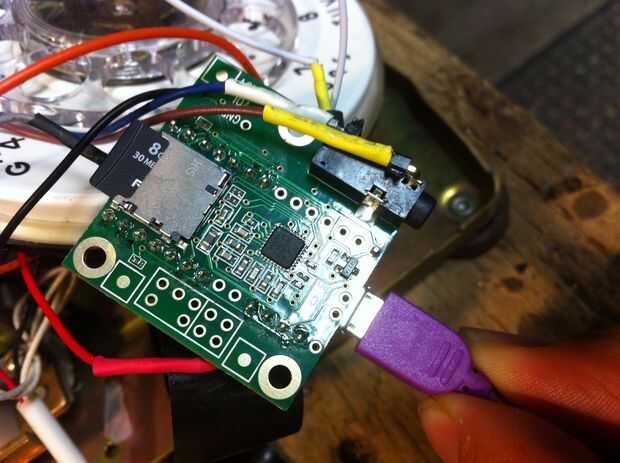

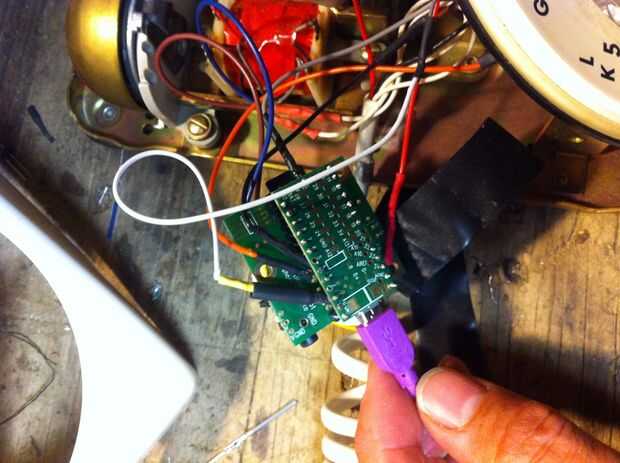

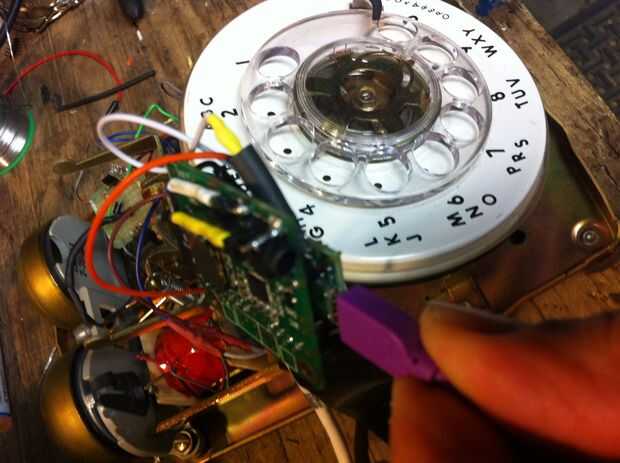

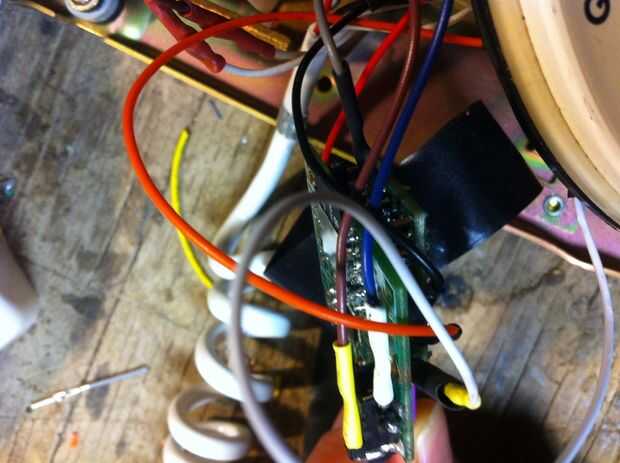

Conecté los cables desde el auricular de teléfono giratorio original al audioi teensy escudo 1/8 jack. El escudo de audio tiene un amplificador incorporado que tiene mucha ganancia y ruidoso como usted quiere de un pequeño auricular.

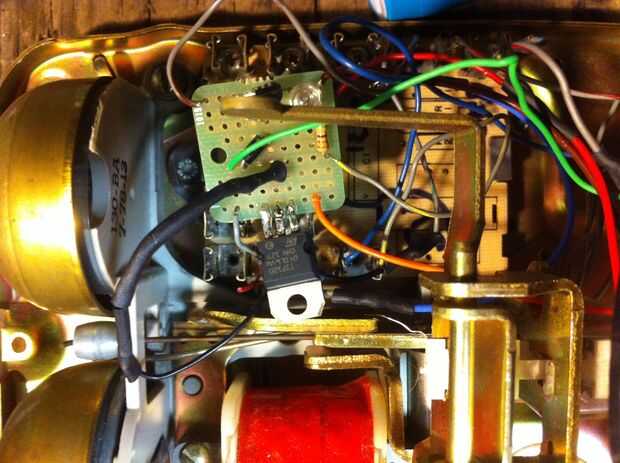

Alambré el mosfet y el resistor en un pequeño protobaord. No tienes que dejar el LED en su lugar, pero al hacerlo brilla a través del acrílico claro (ver el video) y se ve muy bien. Podría añadir un segundo LED así que hay dos luces en cada ascensor.

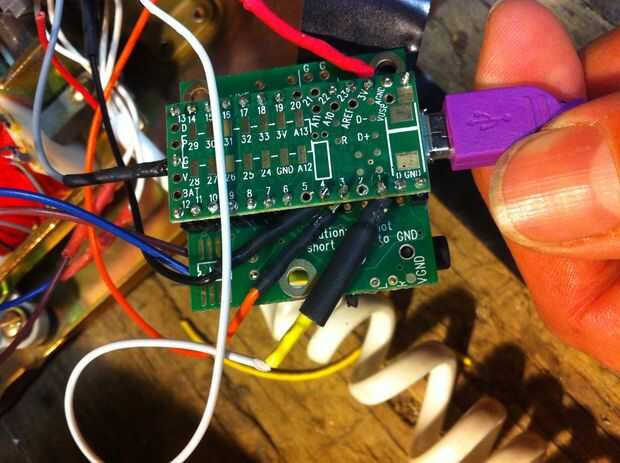

Solo tengo dos entradas digitales. Uno para el dial y el elevador en el auricular (saber cuándo se levanta el teléfono).
