Paso 3: Hacer el DupliHood
Mi diseño es lo 431624, DupliHood: un accesorio de copia la diapositiva 3D impreso en Thingiverse.

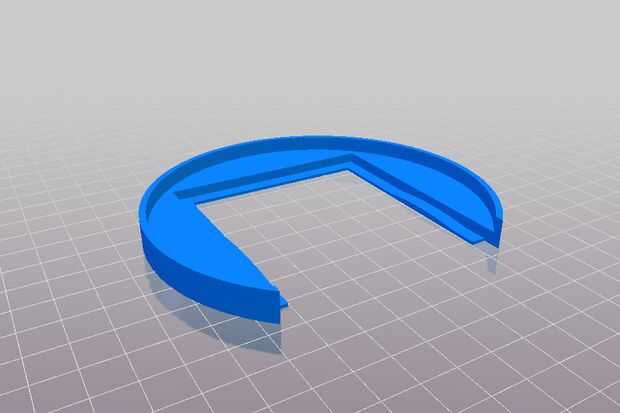

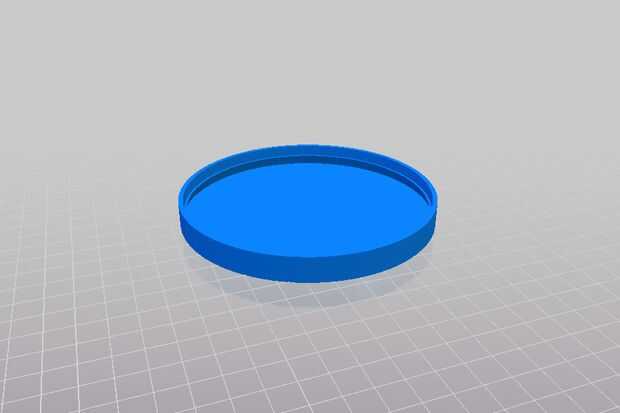

La DupliHood consta de tres partes que son ajuste de fricción como se muestra en la figura de Asamblea esquematico amarillo: tubo y tapa de resorte montaje del difusor opcional. Si usted tiene una fuente de luz difusa (por ejemplo, una hoja de papel blanco en un día soleado), no necesitan o quieren el difusor. Las piezas se construyen fácilmente en PLA con una impresora 3D de nivel de consumidor, como mi MakerGear M2. Desea dimensiones precisas, para evitar el uso de ABS y mantener relleno por debajo del 40% para minimizar la distorsión durante el enfriamiento. Se debe imprimir en la orientación en la que se muestran. Yo recomiendo negro opaco para el tubo y el blanco o claro para que las otras partes, para evitar fugas de luz y tintes de color.

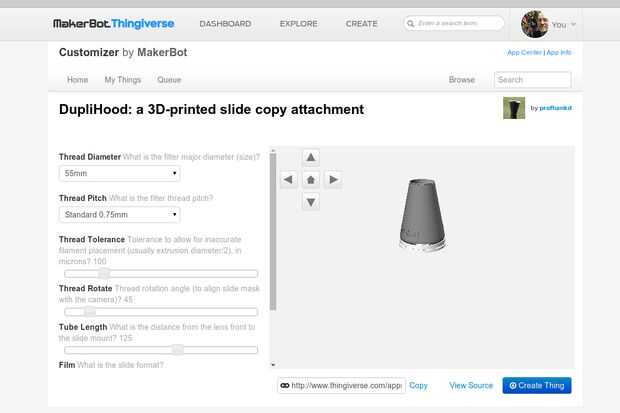

Sin embargo,si imprimir las partes mediante los parámetros de diseño por defecto, es poco probable que trabajar con su lente y cámara... por que el diseño es realmente un programa OpenSCAD diseñada para utilizar Thingiverse Personalizador para el establecimiento de los parámetros:
- Diámetro de rosca: el diámetro de rosca de filtro para el lente va ser atornillar esto en.
- Rosca: la rosca de filtro--generalmente de 0, 75 mm.
- Tolerancia de rosca: este ajuste es permitir inexactitud en la impresora 3D. Probablemente nunca estuviste loco lo suficiente para tratar de imprimir un hilo de 0.75mm pitch antes, pero este diseño de rosca es ajustado por lo que debe trabajar. Sigue siendo una parte muy estrecha tolerancia.. y este parámetro le permite elegir cómo suelto debe quedar permitir errores de colocación ligera en la extrusión. Alrededor de 100-125 micras (0.1-0.125 mm) parece suficiente para mi MakerGear M2.
- Gire la rosca: supuestamente idénticos roscas tienen una desagradable tendencia a parar en diferentes posiciones rotacionales. Hay incluso lentes con el hábito desagradable de la rotación del hilo de rosca como se cambia el foco, evitar para este proyecto. Necesitamos máscara película del tubo line con noción de cuerpo de la cámara de horizontal; Usted probablemente puede forzar por lo menos 10-15 grados, pero si usted es realmente mala suerte... Ajuste este parámetro gira el hilo impreso para alinear Si la primera que se que imprime no line muy bien, por lo menos el segundo de ellos puede por ajustar este parámetro. Probablemente tienes que imprimir primero "parte de la prueba para la alineación rotacional de hilo" para comprobar la tolerancia de rosca y determinar girar hilo de rosca, esta parte puede ser desechada después de confirmar los parámetros son correctos.
- Longitud del tubo: tomar su cámara y su lente y medir hasta qué punto la parte delantera de la rosca para filtros del objetivo es de la diapositiva cuando el área de la película sólo encaja en su visor de. Es el número que va aquí. Prueba t o evitar las lentes con longitudes focales muy largas porque te necesitan tubos muy largos.
- ¿Película: es formato cine 35 mm o 6x6cm? Esto determina el tamaño de la máscara, diseño de resorte e incluso el diámetro de las piezas.
- ¿Parte: que parte quieres hacer? Usted necesitará por lo menos el tubo roscado y tapa de resorte, que puede solicitar por separado... o simplemente hacer el despiece y separar las piezas en el archivo generado de STL. Seguramente tienes que hacer primero la parte de prueba de alineación: es una pequeña parte que tiene el hilo y está marcada con el valor de alineación de rotación se hizo, así que usted puede atornillar sobre la lente para comprobar que el hilo se pare rotatorio.
No demasiado mal... pero por supuesto no podemos garantizar funcionará para usted, porque depende de los detalles de la impresora de la lente y 3D. La forma de averiguar si lo hace lo que quiere es ir a lo 431624, DupliHood: un accesorio de copia la diapositiva 3D impreso, establecer los parámetros, e imprimir su DupliHood... Es barato para probar, utiliza menos de 100 gramos de PLA, que significa a pocos dólares de material.
