Paso 1: Conectores en Vectorworks
Para el diseño de los conectores he utilizado Vectorworks.
Primero dibujé un rectángulo con la herramienta Rectángulo, esto va a ser el esquema de los conectores. Decidí elegir dos tamaños: 20 cm x 20 cm y 15 cm x 15 cm.
Con la herramienta Borrador se me borraba el contorno interno, que tuvo que ser lo suficientemente grande como para poner la barra de hierro en. Yo sabía que iba a usar varillas de hierro con un diámetro de 6cm, así que hice un agujero en el rectángulo de 8 cm x 8 cm para asegurarse de que encajaría correctamente.

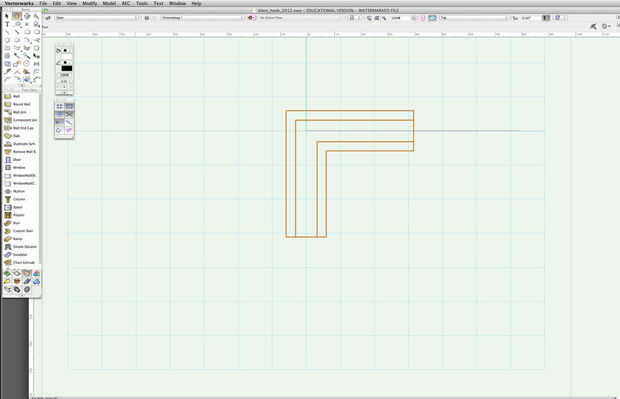

Con la herramienta polígono dibujé una línea que determina la extrusión. Elegí para ambos una forma recta una forma con un ángulo.

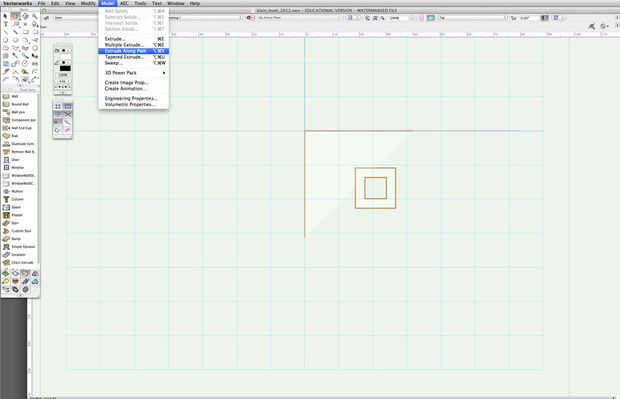

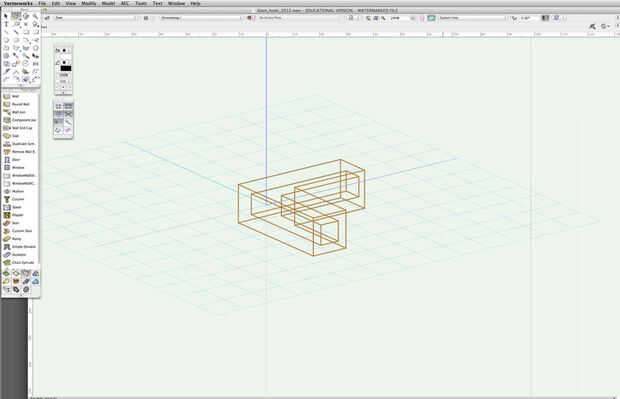

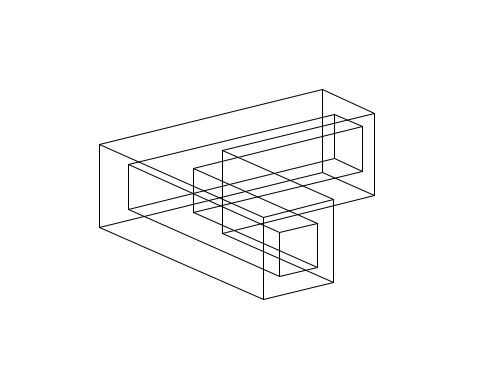

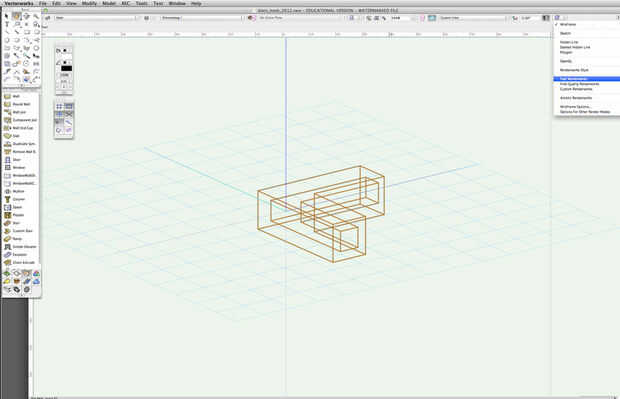

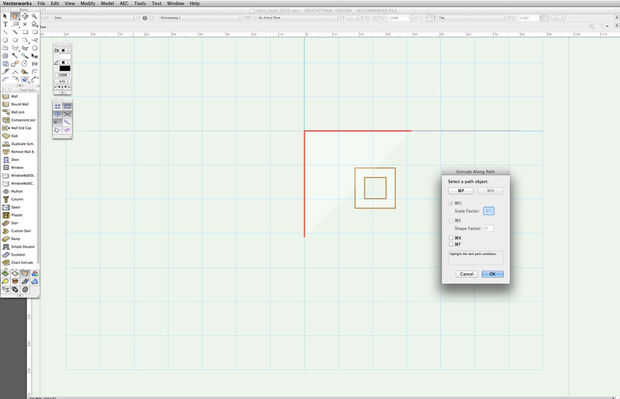

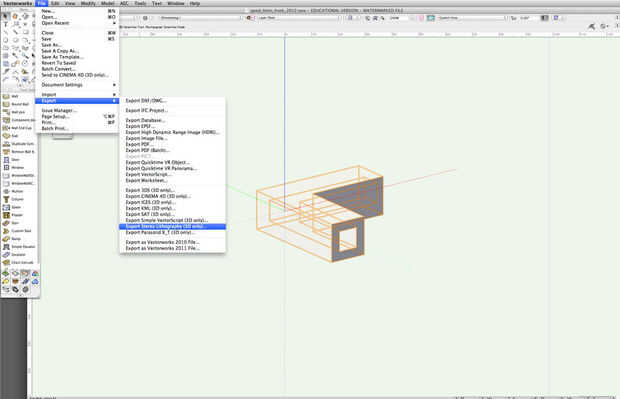

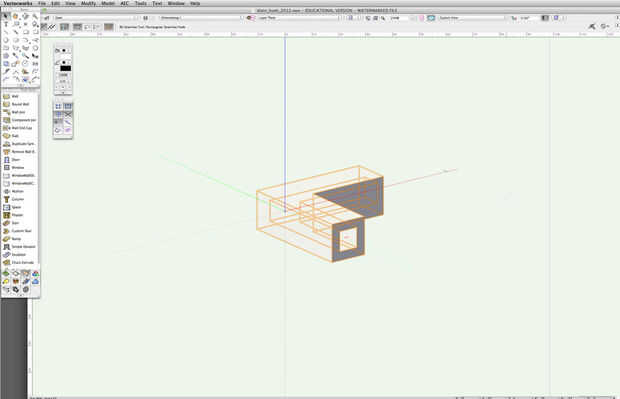

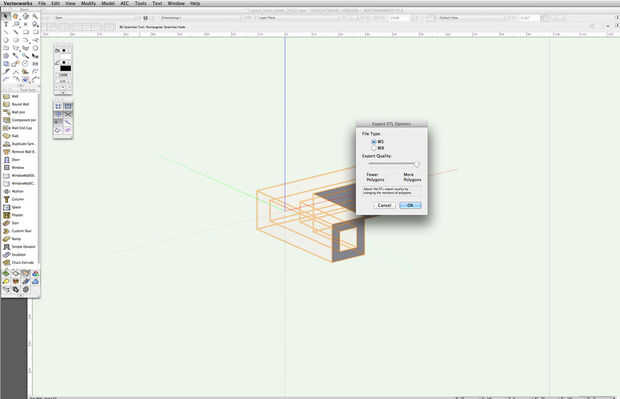

Para conectar estas dos formas, he los dos había seleccionado y utiliza la función 'saca a lo largo de la ruta de acceso'. Luego había exportado como STL.
