Dibujar la música electrónica de menta (12 / 20 paso)

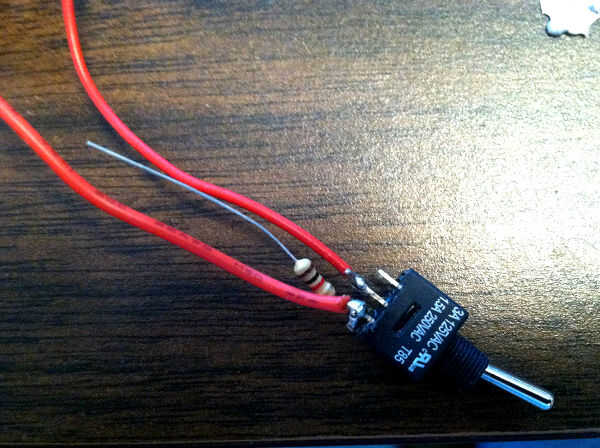

Paso 12: Resistencia y cables en el interruptor

Asegúrese de seguir cuidadosamente el esquema al agregar el resistor de 1K en el interruptor.  Esto va a conectar con el LED que sólo puede ser conectado a una determinada dirección.  Además desea que este interruptor correctamente encender y apagar.  Si usted suelda los extremos a los terminales mal la unidad no funcionará.

Estoy usando el interruptor de palanca realmente tiene seis puestos a pesar de que desde este ángulo solo puede ver tres.  Sólo estoy usando dos puestos.  En mi ejemplo la energía se conecta con el centro y distribuye al poste externo cuando el interruptor está encendido.

Conecte el otro extremo del alambre exterior al cable del centro en el lado primario del transformador de Audio.
