Dibujo de Arduino Robot (9 / 18 paso)

Paso 9: Paso a paso alimentación

Ahora que tienes el poder para el microcontrolador, terminemos con el poder de cableado de los motores PAP:

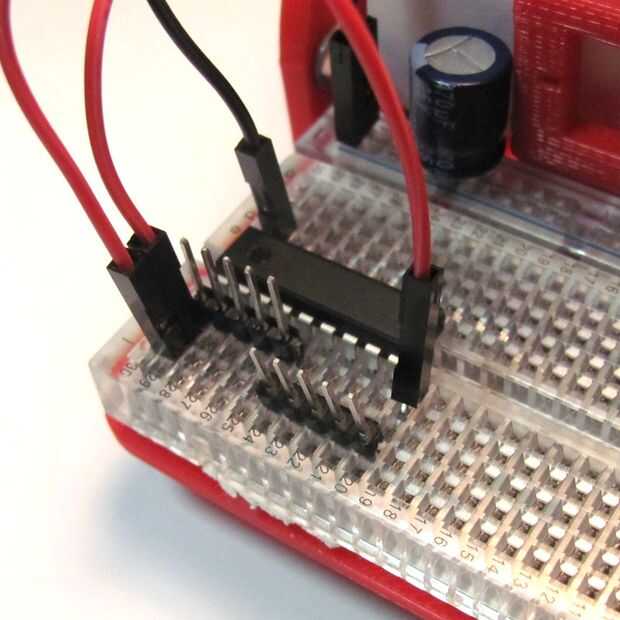

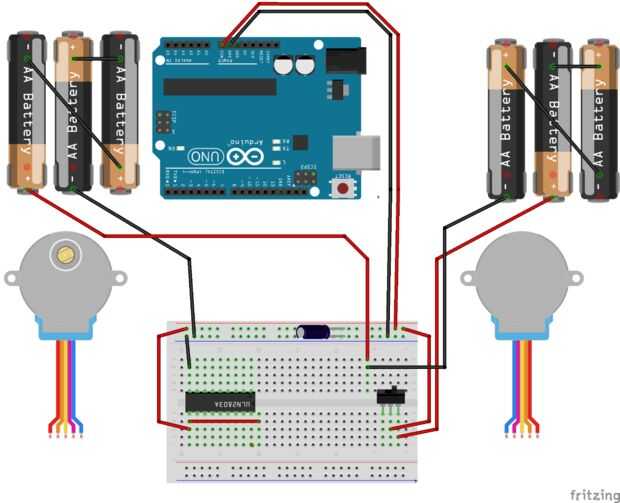

  1. Conecte un jumper negro desde el perno superior de darlington izquierdo para el lado negativo de la potencia de ferroviario (imagen 1).
  2. Conecte un puente rojo del pasador inferior de darlington izquierdo para el lado positivo de la potencia de ferroviario (imagen 1).

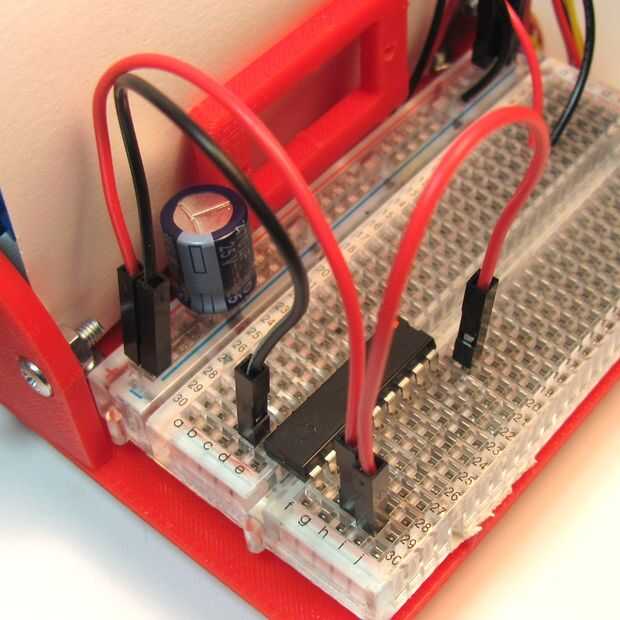

  3. Conecte un puente rojo del pasador inferior de darlington izquierda a la derecha una fila de darlington (imagen 2).
  4. Inserte los pines para conectores JST blanco de pasos (imagen 2).
