Paso 10: Paso a paso las señales de Control
El microcontrolador proporciona señales de 5 voltios para el array de darlington, que a su vez, proporciona VCC para las bobinas de paso a paso:

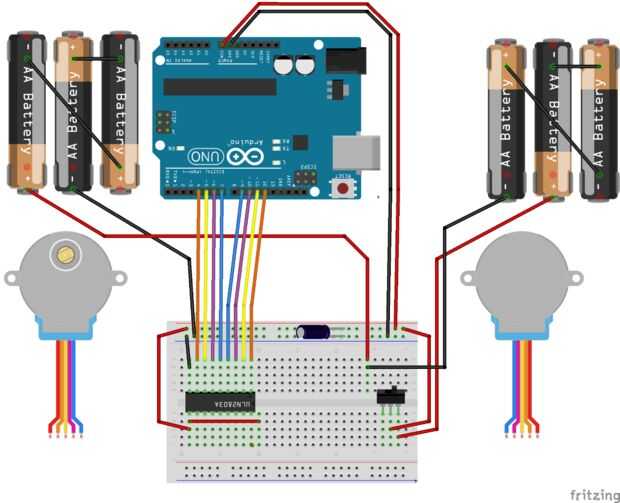

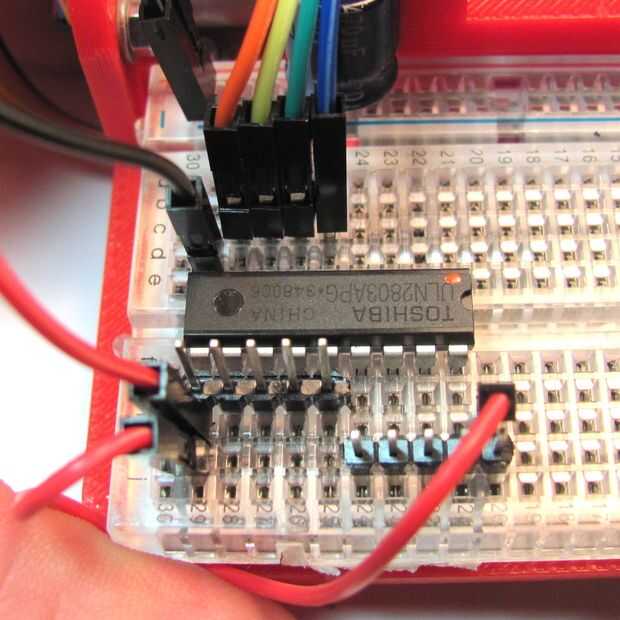

- Comience con pin junto al conector de tierra en el controlador de darlington e instalar los cables naranja, amarillos, verdes y azules en ese orden (imagen 1).

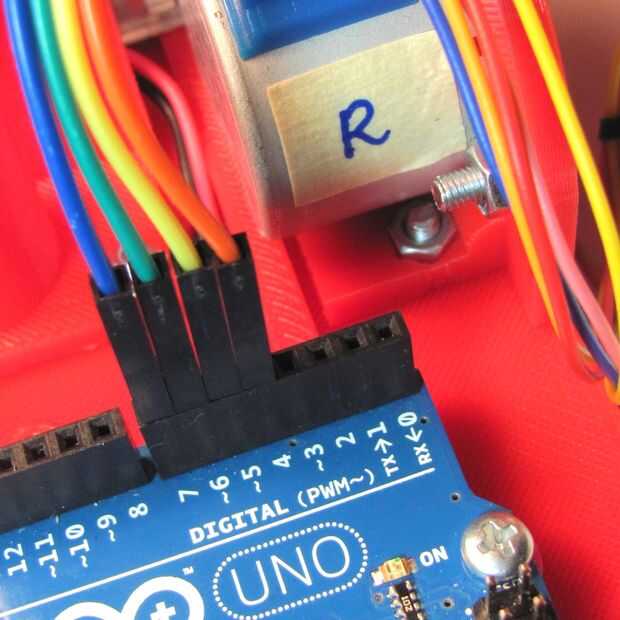

- Conecte los puentes a los pines de arduino siguiente (imagen 2):
- naranja - pin Digital 4
- amarillo - pin Digital 5
- verde - pin Digital 6
- azul - pin Digital 7

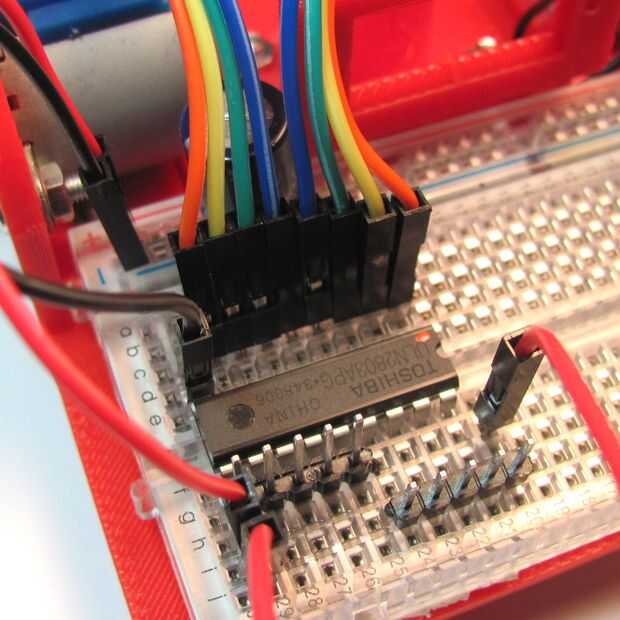

- En darlington, continuar el puente para los otros pasos en el revés de los otros:
- azul, verde, amarillo y naranja (imagen 3).

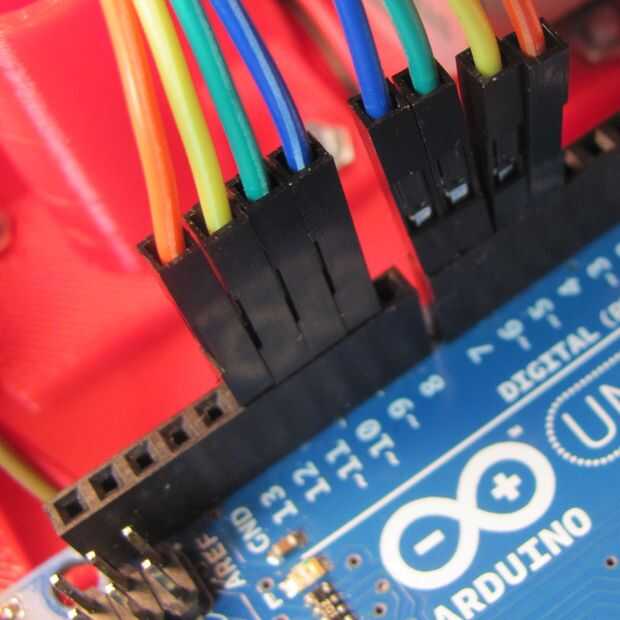

- Conecte los puentes a los pines de arduino siguientes (imagen 4):
- azul - pin Digital 9 (pin 8 utiliza este último para el servo).
- verde - pin Digital 10
- amarillo - pin Digital 11
- naranja - pin Digital 12
