Dibujo de Arduino Robot (11 / 18 paso)

Paso 11: Conexiones de la bobina de paso a paso

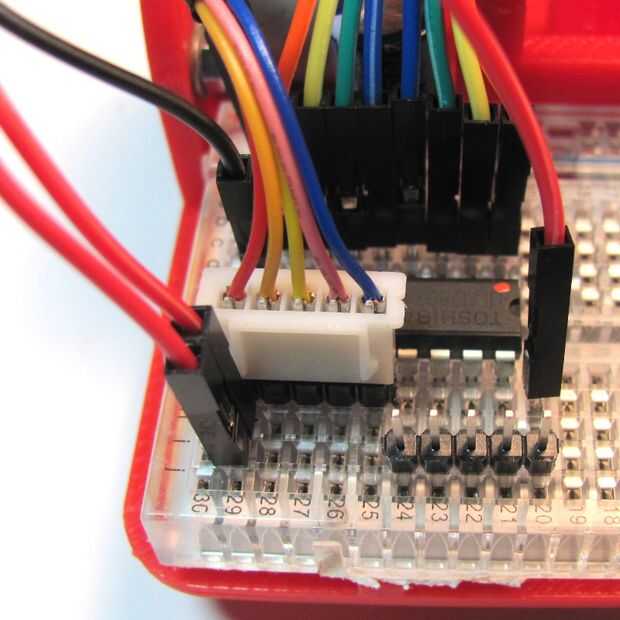

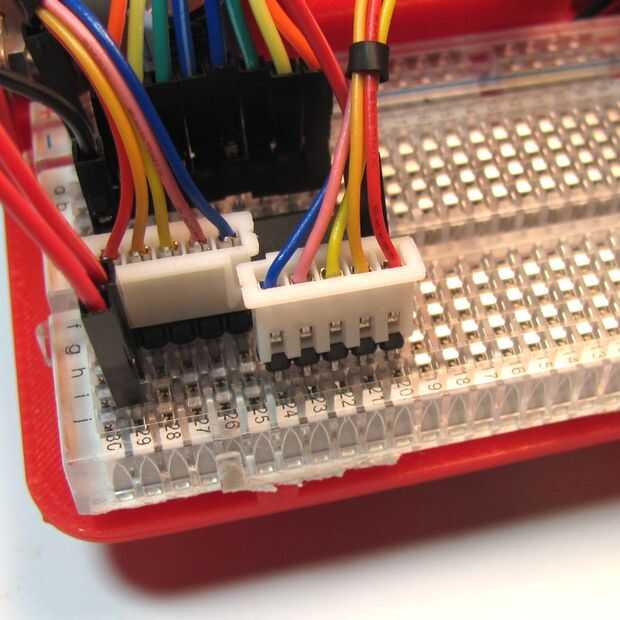

Conectores JST blanco de pasos Conecte al jefe del perno. El conductor rojo es potencia y debe coincidir con los puentes de alimentación rojo que instalamos anteriormente (imagen 1).

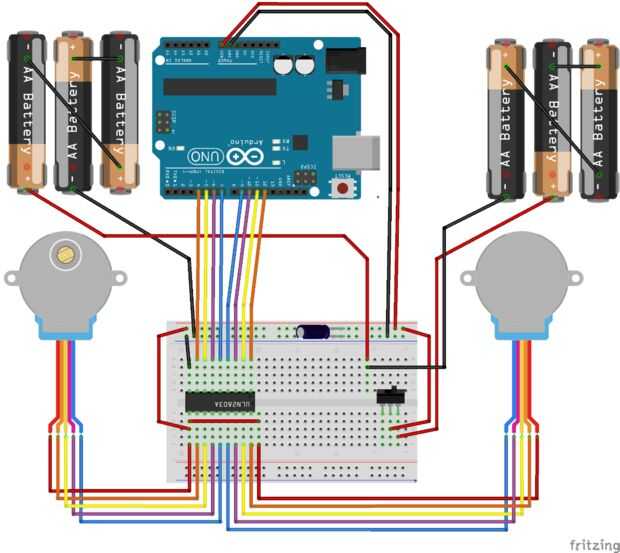

Todos los colores deben coincidir los puentes del microcontrolador en el lado opuesto de darlington, con la excepción de verde, que coincide con el cable rosa de pasos (imagen 2).
