Dibujo de Arduino Robot (3 / 18 paso)

Paso 3: Sostenedor de la pluma y portapilas

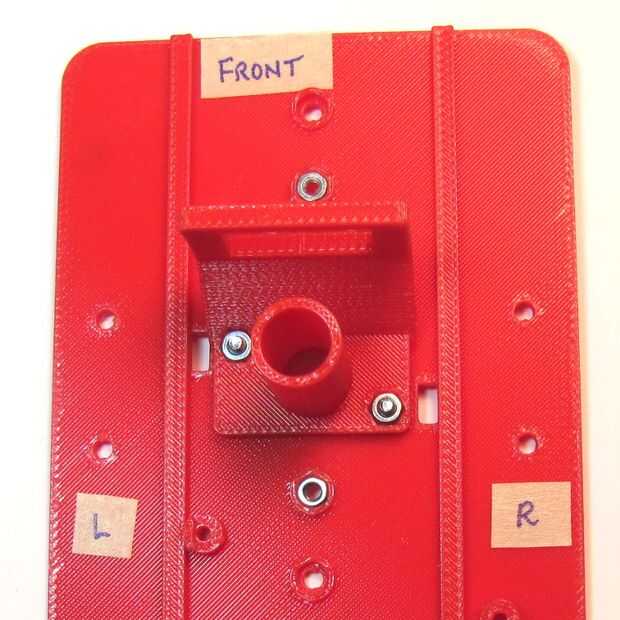

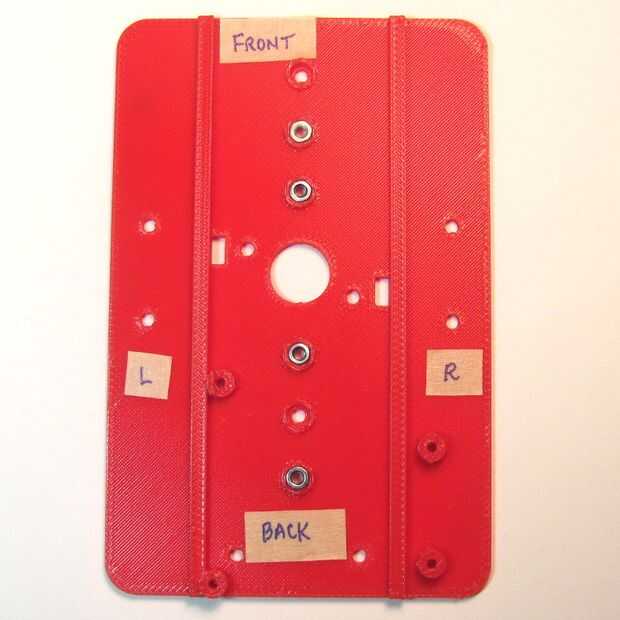

  1. Inserte las tuercas en la parte superior del chasis (imagen 1). Que tenga que pulsar en.

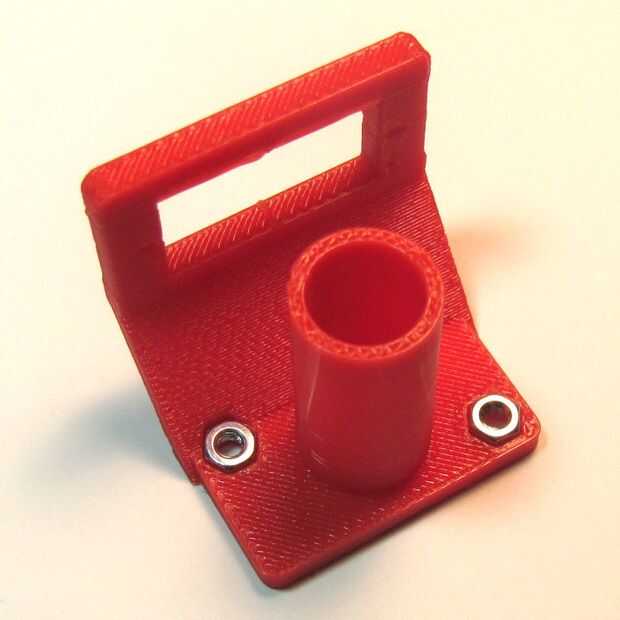

  2. Instale al soporte de pluma con el soporte del Servo en la parte superior del chasis (imagen 2 y 3).

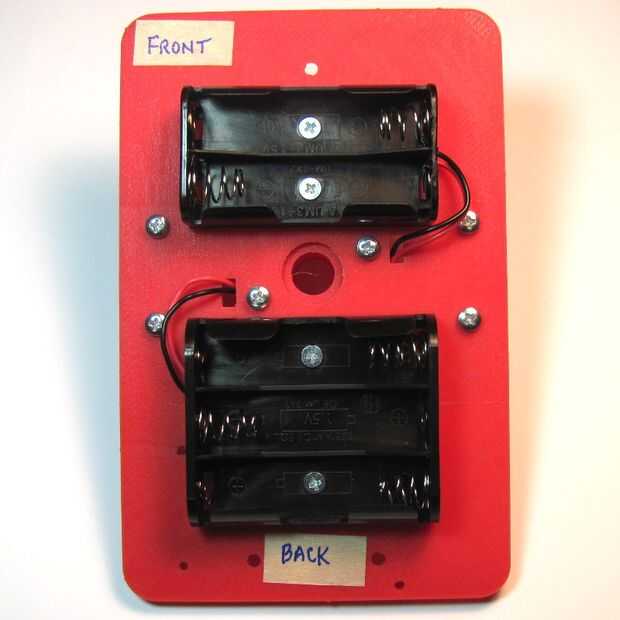

  3. Fije los soportes de la batería en la parte inferior del chasis mediante tornillos de cabeza plana de 3Mx6mm (imagen 4)
    • Necesita por lo menos 5xAA para alimentar correctamente un Arduino a través de su regulador incorporado. 6 funciona tan bien, así he incluir agujeros de cualquier tamaño en ambos lados.
    • Desea el peso cambiado de puesto hacia la rueda, así que ponte el 3xAA hacia la parte posterior.
    • Oriente los titulares para que los conductores estén más cercanos a los funcionamientos de cable rectangular.
  4. Pase los cables de la batería a través de los funcionamientos de cable rectangular (imagen 4).
  5. Repita para el otro soporte de la batería.

Nota: Salvo que se especifique, el resto de los tornillos son 3Mx8mm tornillos de cabeza
