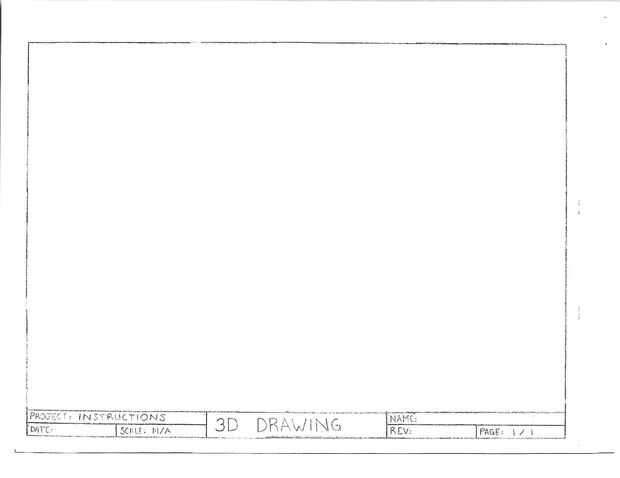

Paso 2: Dibujar el bloque de título
1. Título: Situado en el centro del bloque de título principal y tiene el nombre del dibujo.
2. proyecto: en la parte superior izquierda del bloque de título y el nombre del proyecto al que está asociado el dibujo.
3. Fecha: En el extremo inferior izquierdo y tiene la fecha de cuando se hizo el dibujo.
4. escala: en la parte izquierda inferior cerca y tiene la escala del dibujo. Colocar N/A o no aplicable indica que ninguna escala particular se utiliza para el dibujo.
5. nombre: en el área derecha superior y tiene el nombre del nombre del cajón.
6. página: En el extremo inferior derecho e indica que este dibujo es el primer número y de cómo muchos dibujos por el segundo número de página.
7. Rev (revisión): en la parte inferior junto a la derecha y la revisión número o si existen varias copias diferentes del dibujo de la letra.
