Paso 1: Entendimiento de las visiones

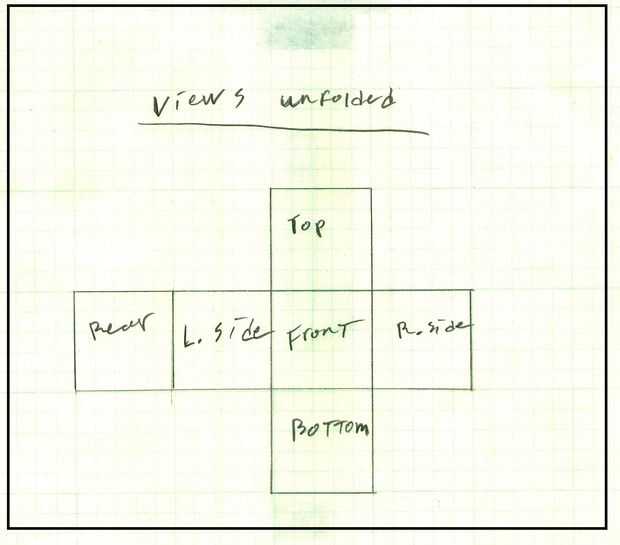

Imagina un cubo de 6 lados iguales se desarrolló en el patrón que ves en la foto 1. Cuando usted está tratando de sacar una parte, dibuja cada vista como se ve desde la posición del cubo en 2d.

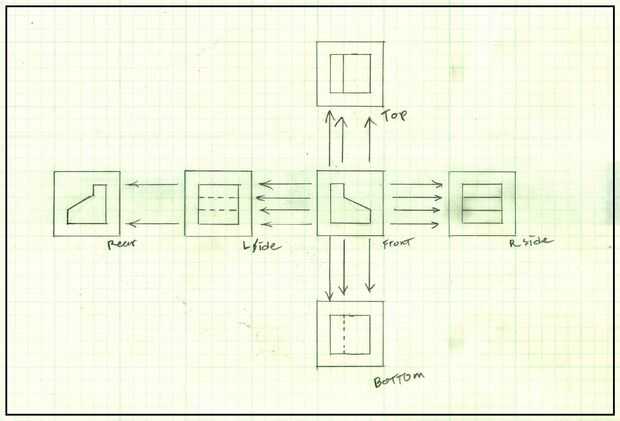

Echa un vistazo a la segunda imagen, debe explicar todo eso un poco.

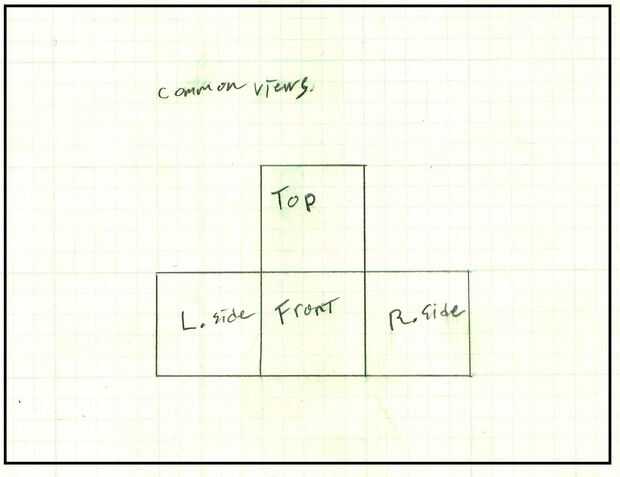

Ahora, como darás cuenta, la mayoría de los dibujos en los diferentes puntos de vista de imagen #2 es redundante... Inútil. Es por eso por lo general verás una vista multi imprimir con vistas al 2 o 3 en lugar de los 6. Cuando estás dibujando una impresión, sólo necesitamos dibujar las vistas que muestran los datos necesarios. Las opiniones más comunes siendo frontal, parte superior y uno de los dos lados.
* Tenga en cuenta que dicho estándar... No estoy recibiendo en las otras cosas ahora.
