Paso 2: líneas de

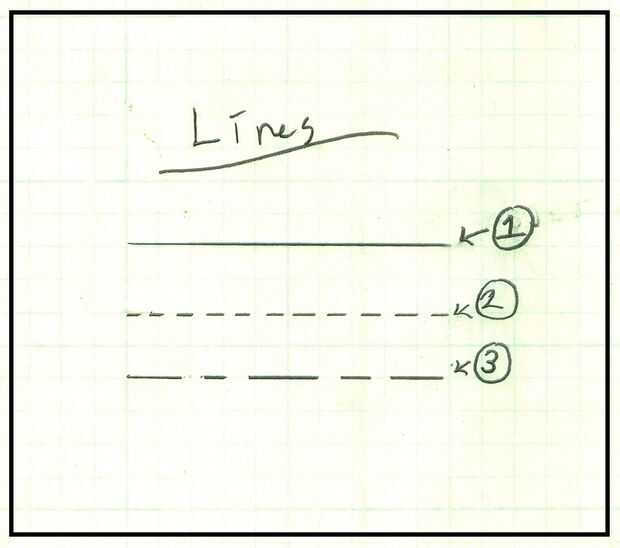

#1 – objeto línea.
El objeto es una línea bien gruesa y sólida. Esta línea representa una línea vista de un objeto. Por ejemplo, si usted está dibujando una caja con un agujero en la parte posterior, que no ves, utilizas la línea objeto para dibujar el cuadro. Pero no el agujero no se puede ver.
#2 – línea oculta.
Las líneas ocultas se compone de líneas discontinuas, del mismo tamaño y equidistantes. Representa (como el nombre sugiere) oculta partes de una impresión. Por ejemplo, en el cuadro anteriormente citado con un agujero invisible, no dibujar el cuadro con las líneas ocultas, pero dibuja el agujero. Esto muestra la posición del agujero y el hecho de que no es visible desde el punto de vista.
#3 – línea de centro.
La línea central se hace hasta de equidistantes, alternando largos y cortos guiones. Y, una vez más, convenientemente significa sólo lo que parece. Usan esta linea para mostrar el centro de los agujeros, objetos, etc....
#4 – líneas de construcción.
No tienen éstos en el diagrama, porque se ven como una línea de objeto. Líneas de construcción son cualquier línea que dibujes para ayudar en el dibujo de la parte; líneas de conexión a líneas en diferentes puntos de vista, boxeo la esquina alrededor de un ángulo para que sepa dónde colocar it... etc. Generalmente estos dibujo ligeramente, así borrar fácilmente, ya que desea borrar de la letra final, para que no se confunde con las líneas de objeto.
