Dibujo una impresión de multivisión (redacción básica) (5 / 8 paso)

Paso 5: derecha

Ahora que recuerdo, es cuando su dibujo las vistas adicionales, siempre siempre mantenga los puntos de vista con otros y ellos distancias iguales aparte. Este es el error más común que veo.  Si son todo en uno con el otro, puede usar su regla para alinear cada línea con una en otro punto de vista, si bien hecho si todas se reúnen muy bien. Y todas las vistas en la misma distancia aparte por la misma razón. Cuando están como eso puede usar el ángulo de inglete para comprobar las líneas de las vistas superiores y laterales (lo explicaré más adelante).

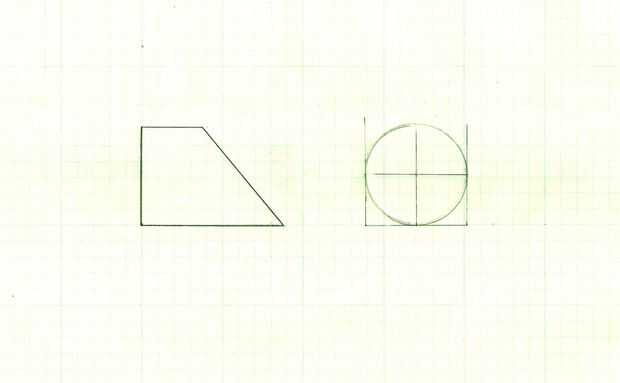

Ahora decidí poner aparte cada vista 1". Pero para éste, el lado derecho es un círculo... ¿de dónde que 1" dejar en? Dibujar un cuadro alrededor del círculo, tocando sus partes. El borde izquierdo es donde quieres el 1" a parar.  Luego dibujar líneas a medio camino a través de la caja para encontrar el centro. Configurar la brújula para el radio del círculo y dibujar hacia fuera.
¿Ver las líneas que utiliza para el centro y la caja? Ésos son sólo líneas que solía atenderme en el dibujo. Son líneas de construcción. Dibujarlos ligeramente por lo que puedes borrar más adelante.

Y allí tienes una vista del lado derecho.
