Paso 6: Rematar!

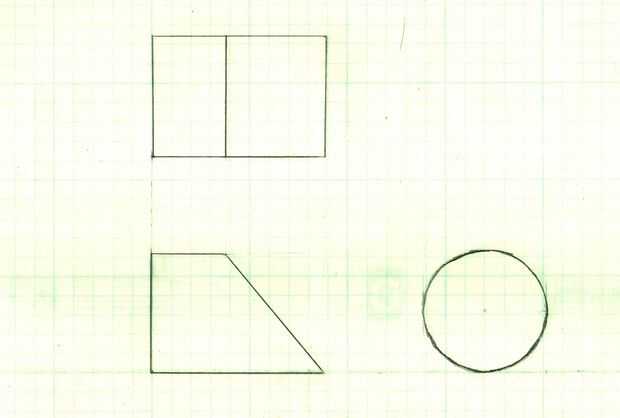

La vista superior es tipo de inútil en esta impresión, pero lo estoy incluyendo para los propósitos de este instructivo. Si yo de verdad estaba este dibujo, que no puede. Como se puede ver que dibuje líneas de construcción ligera de mi vista frontal para designar su posición en la vista superior. Por esta razón mantener sus opiniones en línea.

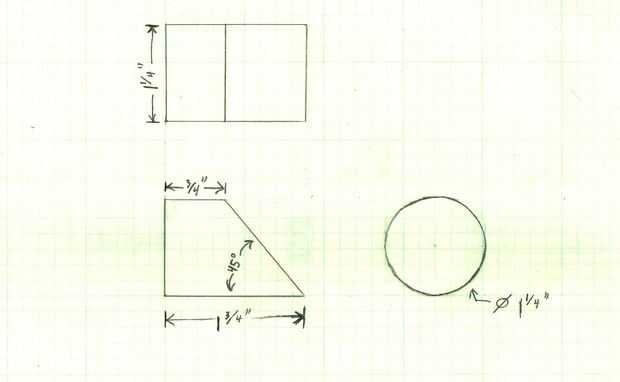

Ahora sólo borrar las líneas de construcción y añadir dimensiones. Al agregar dimensiones, asegúrese de soporte de la dimensión de líneas de la parte, darles un poco de un boquete, así demuestran lo que está señalando, pero no en el camino.
