Paso 10: Montaje de puestos para su frambuesa Pi

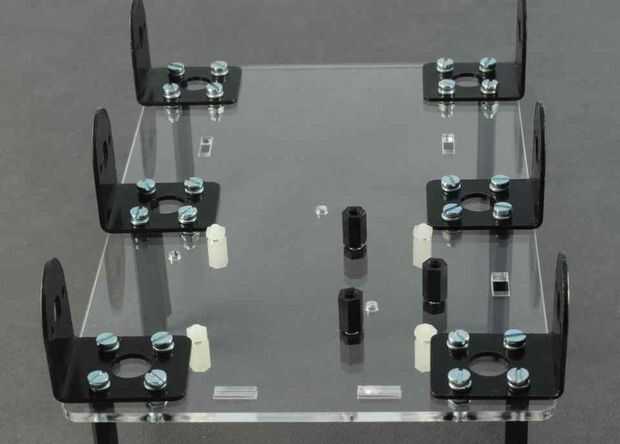

Lugar 3 de la menor M3x10mm negro postes en los agujeros como se muestra en la imagen. Deben ser orientados para que el post está en el lado opuesto a los postes más largos en los soportes del motor.
Apriete suavemente los postes M3x10mm negro con 3 de las tuercas M3 negro Nylon en el lado hacia arriba.
Su frambuesa Pi tendrá diferentes orificios de montaje dependamos de que variedad tienes.

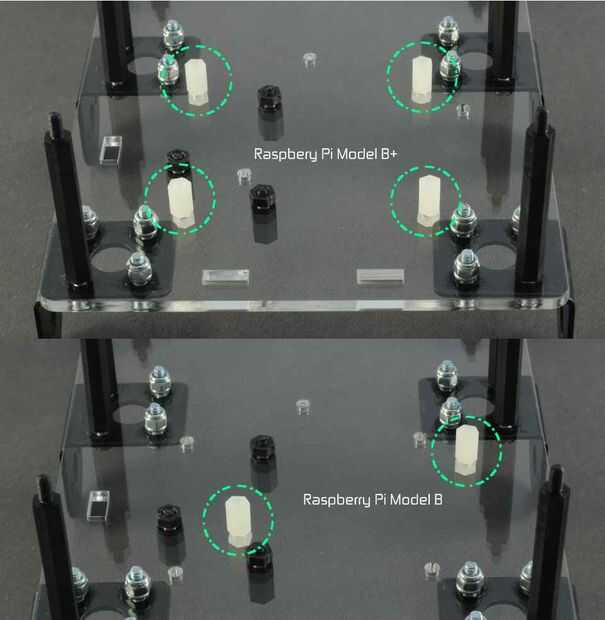

- Si tienes un Raspberry Pi modelo A + o B +, lugar 4 de los puestos de M2.5x10mm blanco en los cuatro orificios como se muestra en el diagrama superior de B +. Añadir 4 de las tuercas M2.5.
- Si tienes un modelo A o B Rev 2, lugar 2 de los puestos de M2.5x10 blanco en los dos orificios que se muestra en el diagrama inferior etiquetada B. Añadir 2 de las tuercas M2.5.
Una vez que han atado sus postes de montaje para su frambuesa Pi, voltea tu base para que los puestos ya están apuntando hacia abajo, y sus soportes del motor están apuntando hacia arriba.
