Paso 14: Cableado el primer motor
Los pasos siguientes mostrará cómo conectar el reverso de la PicoBorg hasta los motores, tómese su tiempo aquí ya hay 12 conexiones para hacer y causará confusión más adelante si esto no es correcto.

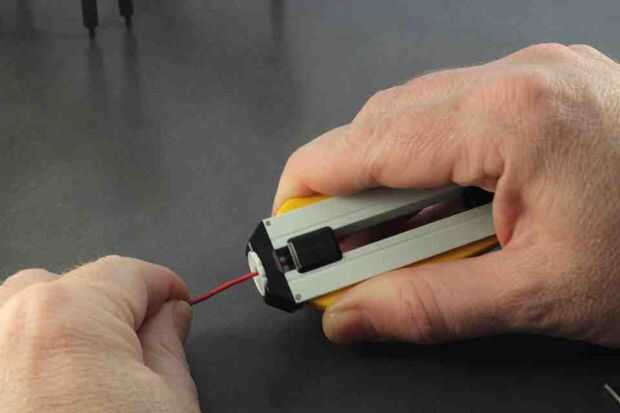

Tomar el cable rojo y tira de aproximadamente 3mm del aislante del cable. La forma más sencilla de hacerlo es con un pelacables. Si utiliza alicates o tijeras, asegúrese de que no dañar el conductor.

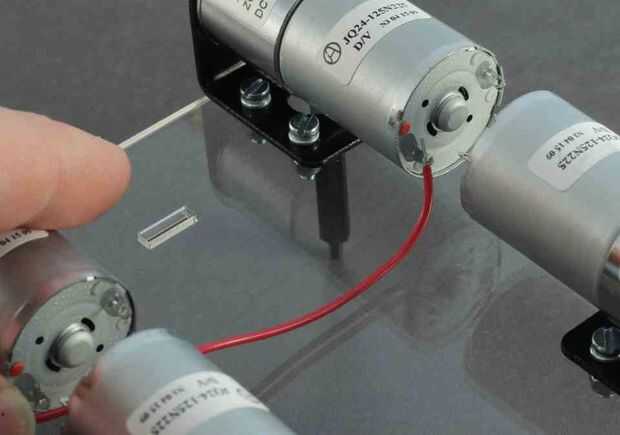

Primero conecte el motor más alejado de la PicoBorg inversa. El motor tiene un punto rojo al lado de la terminal positiva. Esto es donde conectaremos el cable rojo. Coloque el conductor expuesto a través de la terminal positiva.

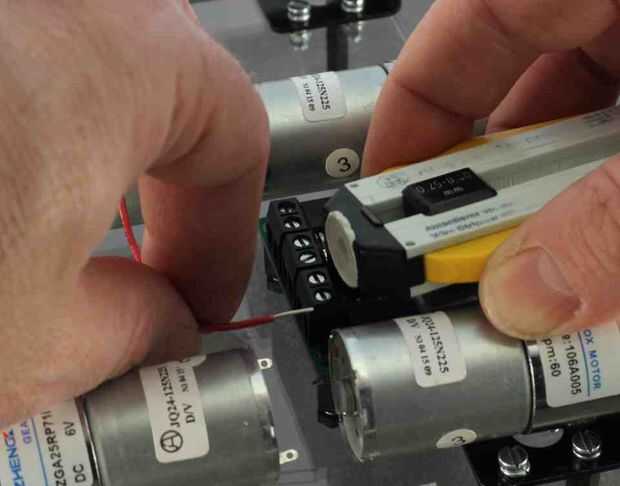

Hacer el alambre de seguir el camino al conector M2 + en el reverso de la PicoBorg. Este es el conector más alejado del centro. El cable no debe ser demasiado flojo o demasiado apretado. Ver la imagen de un buen indicador de cuánta holgura para dar.

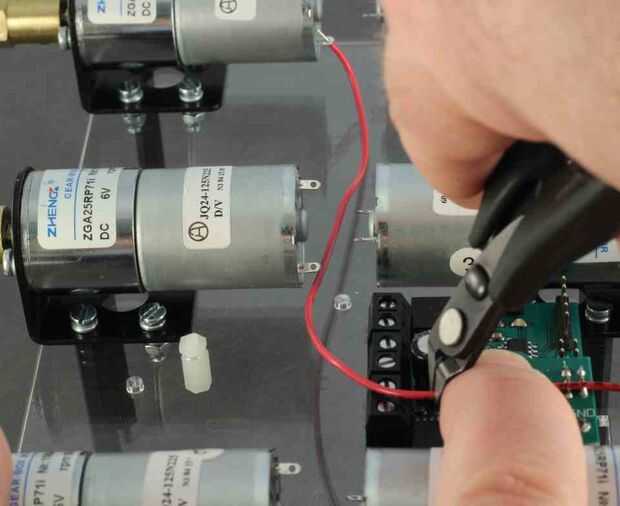

Una vez alineados correctamente, cortar el cable de unos 10-15mm más allá del borde del tablero.

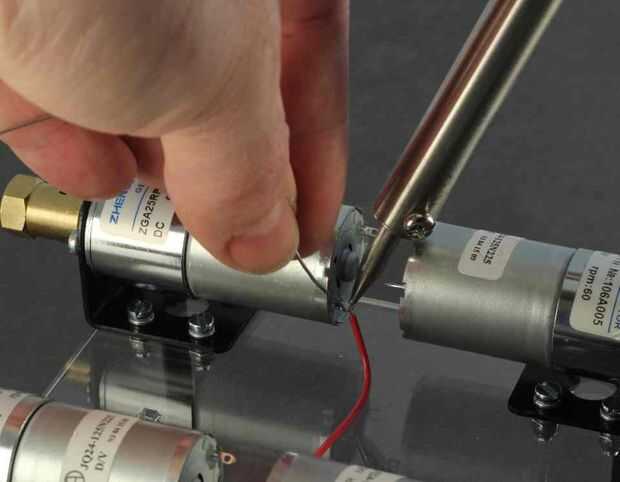

Suelde la conexión positiva al motor. Tenga cuidado de no gotear o aerosol de la soldadura en el plexiglás (un pequeño trozo de cartón o similares es útil para proteger el plexiglás aquí). Si usted es nuevo a soldar, es una buena idea tener a alguien ayudarle.
