DiddyBorg: El Mini 6 ruedas frambuesa Pi Robot! (25 / 31 paso)

Paso 25: Conectar el primer cable de la Raspberry Pi PicoBorg marcha atrás

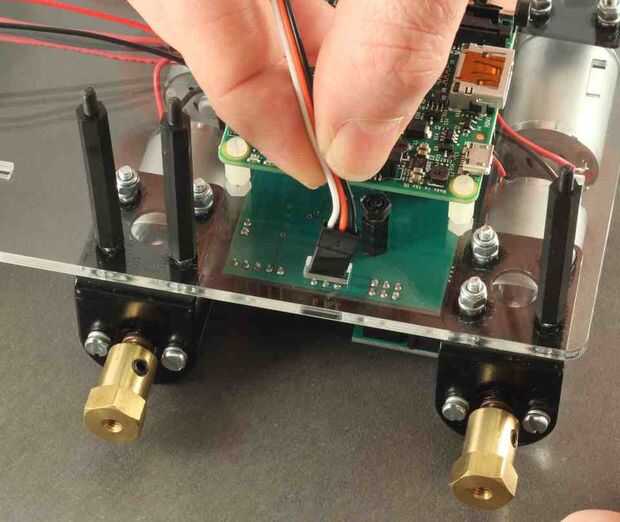

Tomar uno de los cables de comunicación inversa PicoBorg y pase por el orificio de comunicación en la base de metacrilato. Oriente el cable de modo que el cable blanco es en el lado del motor medio.

Gire la base para que el reverso de la PicoBorg se quede hacia arriba.

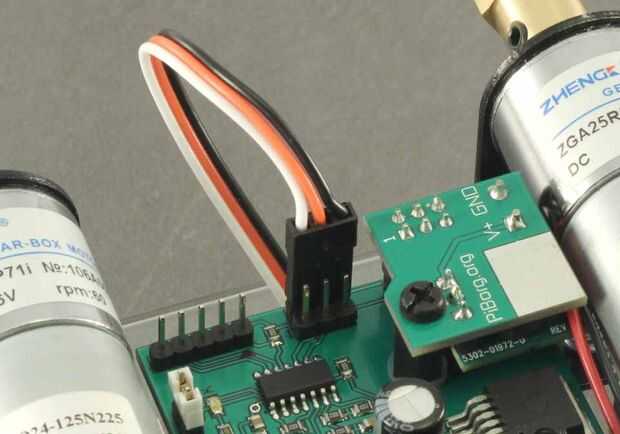

Enchufe el cable en las vuelta 3 pines del conector de 6 pines en el reverso de la PicoBorg. Esto es blanco en el Pin 2.

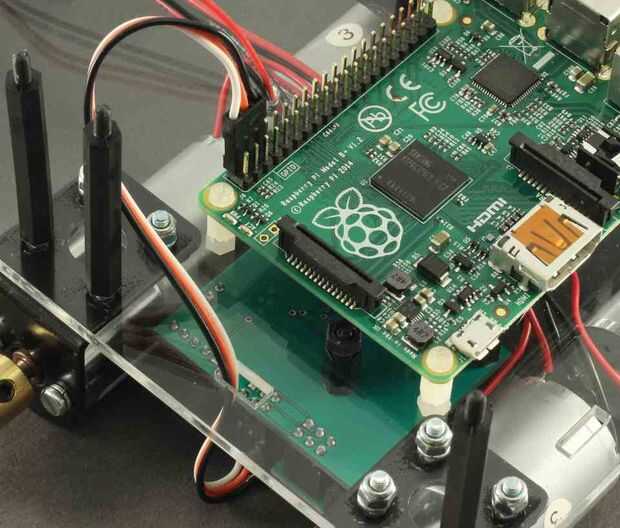

Voltear la base para que el Raspberry Pi es hacia arriba.

Enchufe el conector el pin blanco es también en el Pin 2.
