Paso 1: Construir el escudo de MIDI
El resultado de esta sección es a elección personal. Según el escudo de prototipos que se utiliza, puede acercarse a esta sección muy diferente a la manera que lo hizo.

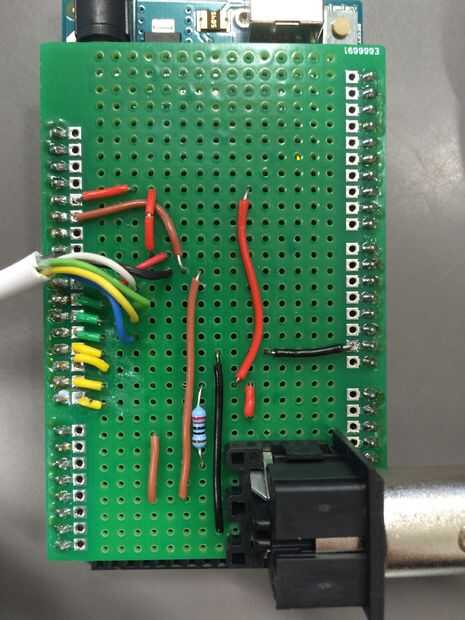

Mirando en mi tablero, decidí poner mi conector de MIDI en el lado de abajo a la derecha (hacia fuera).
La página de Arduino (https://www.arduino.cc/en/Tutorial/Midi) ofrece un buen desglose de las conexiones claves necesaria aquí, pero en Resumen, se necesita:
-MIDI jack pin 5 conectado a pin 1 (Tx) de Digital.
-MIDI jack pin 2 conectado a tierra.
-MIDI jack pin 4 conectado a + 5V a través de una resistencia de 220 ohm.
Considerar que carriles de tu escudo de prototipado se conectará a 5V y tierra. También considere donde las roturas en cada pista tendrá que ser hecho para aislar las señales analógicas desde el conector MIDI. Conexiones no deseadas causar comportamiento extremadamente errático.
El sitio de Arduino también proporciona algún código de ejemplo que puede utilizar para probar que tu escudo MIDI funciona correctamente.
