Paso 2: Construcción de los circuitos usados
Si estás familiarizado con la electrónica, usted notará que estos circuitos utilizan principios muy simples y componentes para que funcione. Si no está familiarizado con los principios, usted debe encontrar fácil de entender independientemente de su conocimiento de fondo.

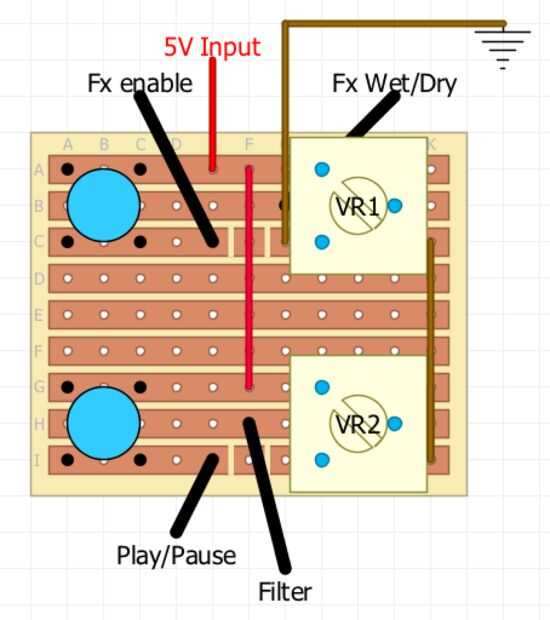

El diseño fue refinado en el diagrama de arriba. La Junta tiene en las conexiones de 5V y tierra. Éstos después son distribuidos alrededor de la Junta adecuadamente. Las señales de salida de los componentes son enviadas a la placa Arduino. La señal del botón es esencialmente 0 o 5V dependiendo de si se pulsa el botón, permitiendo así que la energía fluya. El potenciómetro es también un componente simple para trabajar Arduino ha producido una explicación simple de cómo funciona. potenciómetros de k 500 fueron utilizados aquí.
El diagrama también muestra donde se rompe en las pistas de cobre de la veroboard debe aislar dos señales. Si estos se realizan, los circuitos que nofuncionan correctamente.

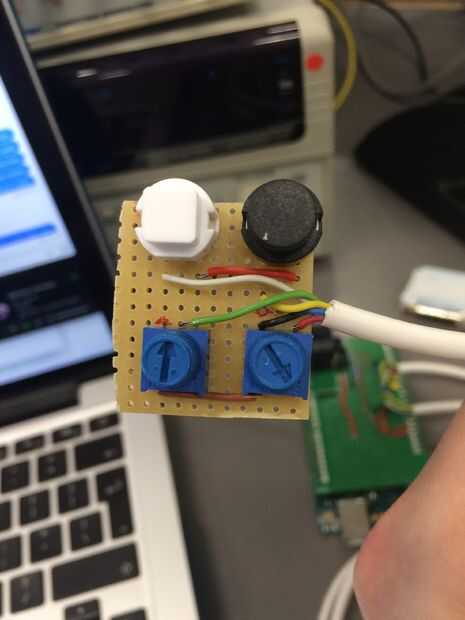

Es útil para la soldadura en las conexiones de cables antes de agregar los botones y potenciómetros, especialmente si usted tiene las manos más grandes.

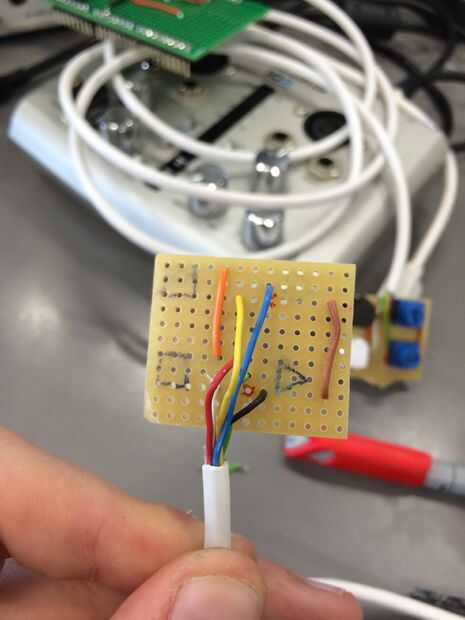

También puede considerar marcar donde van a quedar los componentes, esto debería ayudar a reducir errores en la construcción.
