Paso 3: Conexión de los circuitos de Control para el Arduino
Como se mencionó anteriormente, un acercamiento por cable fue utilizado debido a su naturaleza de baja latencia y confiabilidad. Además, mantiene los costos del proyecto como módulos de batería y equipos de transmisión de lo contrario tendría que agregarse.

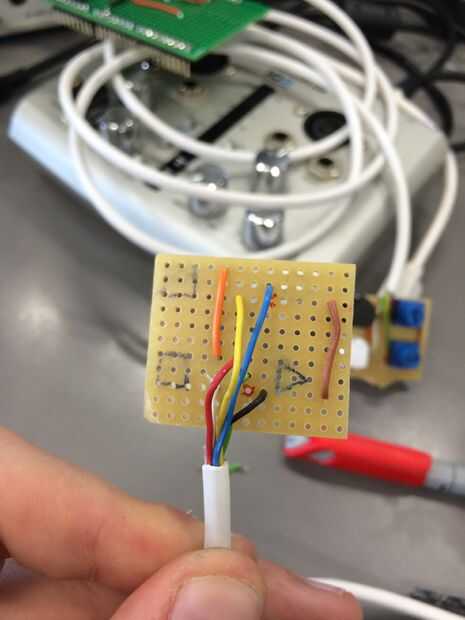

Como visto anteriormente, cable de 6 hilos conecta cada circuito de control con escudo de MIDI de Arduino. Por mi protector particular, los orificios conectados a los pines analógicos tuvieron que conectarse a las pistas con pequeños trozos de alambre. El escudo de prototipos ya tenga los pines analógicos enrutados para separar las pistas. Estos deben ser aislados con descansos en la pista si cualquier otro trazado de circuito (su conector MIDI!) se suelda a cualquiera de las pistas.
Si no lo has hecho ya, puede encontrar útil crear dedicado tierra y 5V pistas más cerca a las vías de entrada analógicas. Esto significa que los cables internos de los cables 6-core tendrá que cubrir menos distancia a través de su Junta Directiva, y el resultado se verá mucho más aseado.
Al conectar los cables, asegúrese de que están conectados a los pines analógicos como esta:
A0: Juego de muñeca izquierda (cable blanco)
A1: Filtro de muñeca izquierda (cable verde)
A2: Fx de muñeca izquierda permiten (cable amarillo)
A3: Fx de muñeca izquierda mojado/seco (cable azul)
A4: Juego de muñeca derecha (cable blanco)
A5: Filtro de muñeca derecha (cable verde)
A6: Fx de muñeca derecha permiten (cable amarillo)
A7: Fx de muñeca derecha mojado/seco (cable azul)

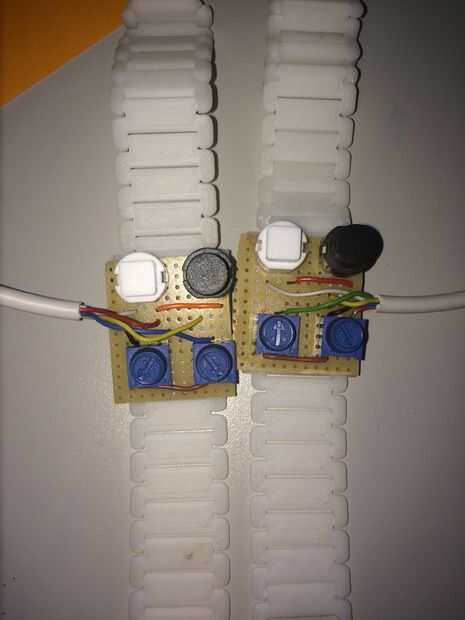

Dependiendo de que muñeca el circuito está siendo usado en los cables tendrán que acercarse a la Junta Directiva de diferentes lados. La foto de comparación arriba muestra las conexiones a las placas de las derecha e izquierdas.
