Paso 1: Obtener el hardware
Cuatro coladores de gancho y del ojo / tensores como se denominan a veces. Utilicé el más pequeño que pude encontrar, que son 14mm OD en el OD hebilla y 5mm en la rosca. Como estas de Screwfix .
Cuatro ojos de tornillo y cuatro ganchos de tornillo, de un medidor para que coincida con los tensores.
Dependiendo de la altura de las botellas, puede que necesite unos ganchos ess demasiado para ayudar a la coladera a alcanzar entre los ganchos superiores e inferiores.
Dos piezas de madera recuperada por lo menos 25mm de espesor. Aquí utilicé algunos palets pequeños proporcionados por el cliente. Asegúrese de que la madera está libre de podredumbre. Recortar la Plaza juntas y a las dimensiones requeridas y la arena a un suave acabado. Si la Junta se construye de muchas piezas Unidas entre sí, como en el ejemplo, asegurar todas las uniones están aseguradas así como la Junta se someterán a fuerzas de flexión y cortante.

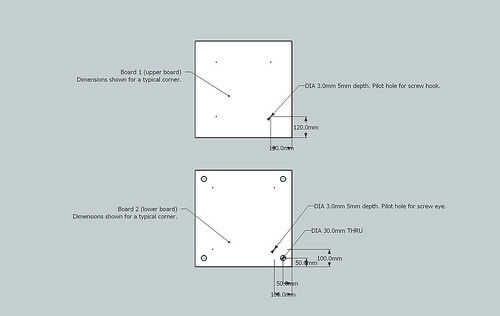

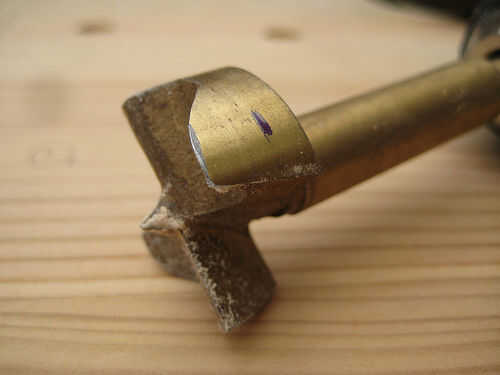

Taladre cuatro agujeros y fije el hardware como se describe en la imagen de diseño (también en formato .pdf y sketchup). No puedo enfatizar suficiente cuán grandes pedacitos de Forstner están para este trabajo! (en la foto).
Nota: Andrea Biffi señala con razón que para la estabilidad es mejor que tensores/tensores son oblicuos (lo que significa, no vertical, que deben sentarse en un ángulo), como se puede ver en el esquema adjunto.
Actualización 28/01/11: he añadido algunos dibujos de ingeniería adecuados en formato PDF a continuación. También el archivo de código fuente los paquetes en formato .stl y Solidworks 2004.
Asegúrese de que los ojos de tornillo y los ganchos roscados son bien sujeto en la madera pueden ser sometidas a torsión en sentido antihorario-usted puede requerir alicates o una herramienta similar a enroscar completamente el hardware. Si la madera no permite una fijación segura, considere pegado en las piezas de fijación utilizando una resina de dos componentes o tornillo a través de fijaciones.
