Diferentes métodos de conducción 7 exhibiciones de segmento LED con Arduino

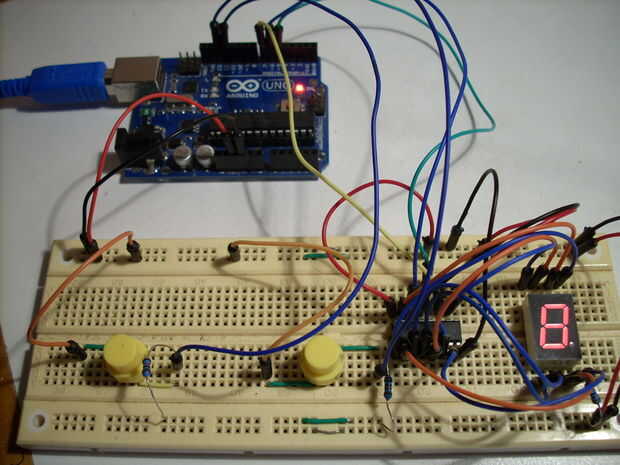

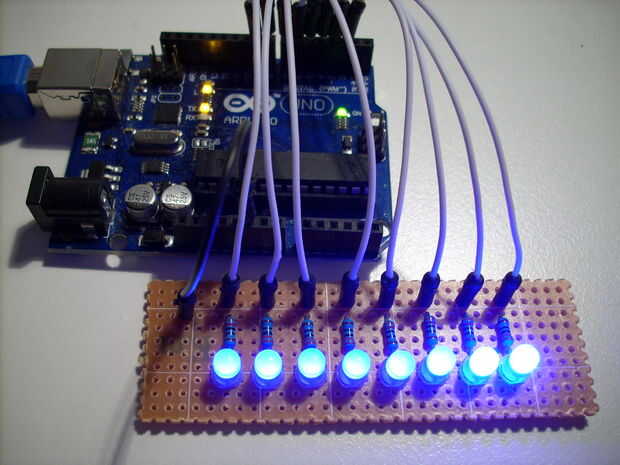

me gustaría mostrar algunos métodos diferentes para conectar displays de 7 segmentos LED con un Arduino o Atmega 328 IC. Sólo son simples contra códigos ya sea automáticamente cuenta mediante el código incrementados o disminuye a través de un par de interruptores de botón o un potenciómetro. He usado resistencias Ω 220 en todos estos circuitos, pero usted haría para calcular los correctos para el segmento particular 7 muestra que está utilizando. Esto asegurará que usted no dañe los pernos del IO de la 328 IC. Las limitaciones a estas corrientes máxima, cortesía de
http://www.Gammon.com.au/Forum/?ID=11473
son-
-Los pernos del IO tienen una calificación máxima absoluta de 40 mA por pin.
-También los siguientes grupos de pines no deben tener más de 100 mA de ellos
* Digitales pins 0 a 4
* Digitales pins 5 a 1
* Analógicos pines A0 a A5
-Además de eso, el chip del procesador entero tiene una calificación máxima de consumo de 200 mA.

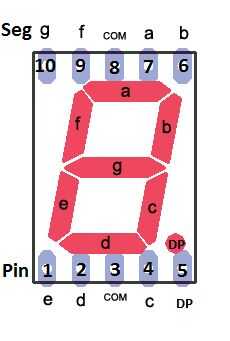

Las pantallas LED de 7 segmentos cátodo común y el registro de desplazamiento es un 74HC595. He incluido una foto de los 7 segmentos LED de la parte delantera que muestra la relación entre los números y el correspondiente segmento del LED que controla el pin.

Etiquetas: Arduino, Atmega 328, LED de 7 segmentos, Cambio de Reister, Contador de 7 Seg, Contador de pulsador, Código del contador
