Diferentes métodos de conducción 7 exhibiciones de segmento LED con Arduino (2 / 5 paso)

Paso 2:

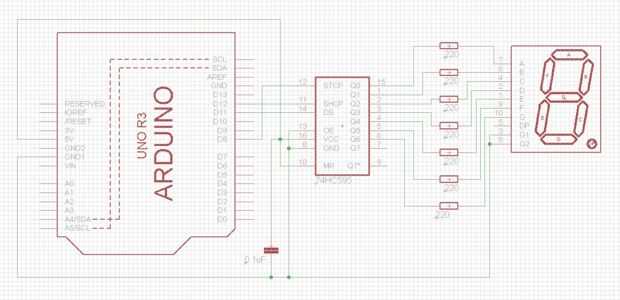

2 - vía shift register de Arduino / Atmega 328

Cuenta automáticamente del cero al nueve y luego se repite

Código

Asignación de segmento del LED dentro de bytes = {ABCDEFG DP}

int latchPin = 8;    conectar al pin 12 en el registro de desplazamiento

int dataPin = 11;   conectar al pin 14 en el registro de desplazamiento

clockPin INT = 12;   conectar al pin 11 en el registro de desplazamiento

int i = 0;

dígitos de bytes [] = {B11111100, B01100000, B11011010, B11110010, B01100110, B10110110, B10111110,

B11100000, B11111110, B11110110};

void setup()

{

pinMode (dataPin, salida);       Configurar dataPin como salida

pinMode (latchPin, salida);      Configurar latchPin como salida

pinMode (clockPin, salida);      Configurar clockPin como salida

}

void loop()

{

para (i = 0; i < 10; i ++)

{

digitalWrite (latchPin, bajo);                                           Tire de enganche bajo para empezar a enviar datos

shiftOut (dataPin, clockPin, LSBFIRST,digit[i]);         Enviar los datos

digitalWrite (latchPin, HIGH);                                        Tire cierre alta para dejar de enviar datos

Delay(1000);

}

}
