Diferentes métodos de conducción 7 exhibiciones de segmento LED con Arduino (4 / 5 paso)

Paso 4:

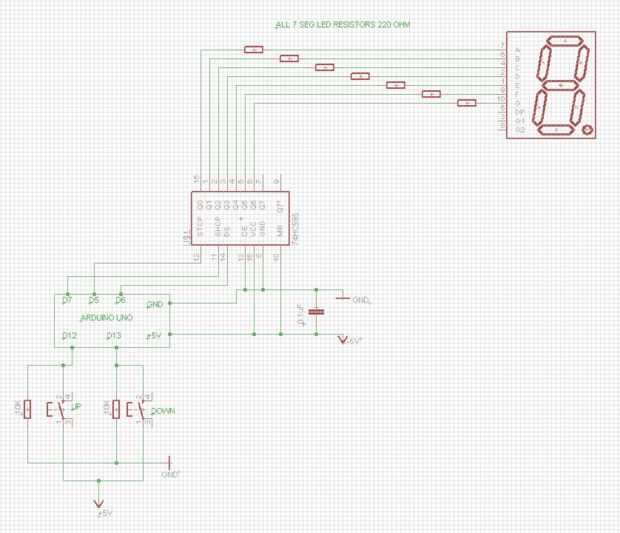

4 - multiplexadas a través de registro de cambio de Arduino / Atmega 328 / botón contador

Botones incrementar y disminuir un contador entre cero y ocho

Código

Contador de 7 segmentos LED, Multiplexión usando 74HC595 8 bit shift register, incremento contador cero ocho a cero a través de interruptores de botón

Código mangled juntos de estas fuentes - fellas gracias

http://www.Sweeting.org/Mark/blog/2011/11/27/Arduino-74hc595-shift-register-and-a-7-Segment-LED-display

http://thecustomgeek.com/2011/06/29/Multiplexing-for-a-7-Year-Old/

const int latchPin = 5;  PIN conectado al Pin 12 del 74HC595 (Latch)

const int dataPin = 6;  PIN conectado al Pin 14 del 74HC595 (datos)

const int clockPin = 7;  PIN conectado al Pin 11 del 74HC595 (reloj)

int upPin = 12;      pulsador conectado al pin 12

int downPin = 13;      pulsador conectado al pin 12

int currUpState = 1;   inicializar currUpState tan alto

int currDownState = 1;   inicializar currDownState tan alto

int prevUpState = 0;

int prevDownState = 0;

int contador = 0;          inicializar contador de cero

números del byte const [10] = / / describir cada dígito en pantalla segmentos 0, 1, 2, 3, 4, 5, 6, 7, 8, 9

{

B11111100,

B01100000,

B11011010,

B11110010,

B01100110,

B10110110,

B10111110,

B11100000,

B11111110,

B11100110,

};

void setup()

{

pinMode (latchPin, salida);   Set de pins de SR a la salida

pinMode (clockPin, salida);

pinMode (dataPin, salida);

pinMode (upPin, entrada);   Juegos pin 12 como entrada de pulsador

pinMode (downPin, entrada);   Juegos pin 13 como entrada de pulsador

}

void loop()

{

currUpState = digitalRead(upPin);

Si (prevUpState! = currUpState) / / ha cambiado el estado de

{/ / ALTO a bajo o viceversa

prevUpState = currUpState;

Si (currUpState == HIGH) / / si se presiona el botón

contador ++;          incrementar el contador en uno

Delay(1);

}

if(Counter > 8)

contador = 1;

Show(Numbers[Counter]); Mostrar el dígito actual

currDownState = digitalRead(downPin);

Si (prevDownState! = currDownState) / / ha cambiado el estado de

{/ / ALTO a bajo o viceversa

prevDownState = currDownState;

Si (currDownState == HIGH) / / si se presiona el botón

contador = 1;                              decremento el contador por uno

Delay(1);

}

if(Counter < 0)

contador ++;

Show(Numbers[Counter]); Mostrar el dígito actual

}

void Mostrar (número de bytes)

{

Usar un bucle y un AND bit a bit para pasar cada bit que compone

los siete segmentos pantalla (de izquierda a derecha, A = > G) y

para ver si debe estar en o no

para (int j = 0; j < = 7; j ++)

{

byte toWrite = número de & (B10000000 >> j);

{if(!toWrite)}

continuar;

} / / Si todos los bits son 0 entonces no hay punto de escribir en el registro de desplazamiento, para salir y pasar al siguiente segmento.

shiftIt(toWrite); De lo contrario cambia de puesto en el registro

}

}

void shiftIt (datos del octeto)

{

digitalWrite (latchPin, bajo); Definir latchPin baja durante estos 8 bits de sincronización el registro

para (int k = 0; k < = 7; k ++)

{

digitalWrite (clockPin, LOW); clockPin baja antes de enviar un poco

Si (datos & (1 << k))

{

digitalWrite (dataPin, HIGH); "encender"

}

otra cosa

{

digitalWrite (dataPin, LOW); "apague"

}

digitalWrite (clockPin, HIGH); y del reloj de la broca

}

digitalWrite (clockPin, LOW);  dejar de cambiar los datos

digitalWrite (latchPin, HIGH); establecer latchPin en alto para bloquear y enviar datos

}
