Difusión de la onda de medio AM antena de bucle resonante de banda. (5 / 31 paso)

Paso 5:

De hecho, con la misma 60 160pF varicap, 6m de cable de 4 hilos plana teléfono dio resonancia LC en la banda de MW medio superior casi así como 3 m de cable de 8 hilos. (Compruebe la fórmula 2 tal vez para justificar esto, pero no demasiado enganchada en las matemáticas, como significativa capacitancia entre hilo se presenta con tal cable de teléfono espaciados cerca). Con sólo 3m de cable plano 4 hilos sólo comienzan en ~1.6MHz y luego cubrir en bajas frecuencias de onda corta (SW) - tal vez incluso tan altas como el 3.5-4.0 MHz 80 m jamón banda.

Pastillas de varilla de ferrita dentro de radios más sin embargo sólo son buenas para la banda de MW y látigos telescópicas o antena de cable largo externos generalmente son necesarios para la menor freqs SW. Acoplamiento inductivo de varilla de ferrita incorporada simple posiblemente ahí se frustren por encima de 1.6 MHz. Sin duda fue para mí en estos diversos conjuntos de MW como la estimada Sangean ATS-803A (a.k.a. realista DX-440) muerto en 1620 kHz donde paré recepción a través de la barra de ferrita incorporada.

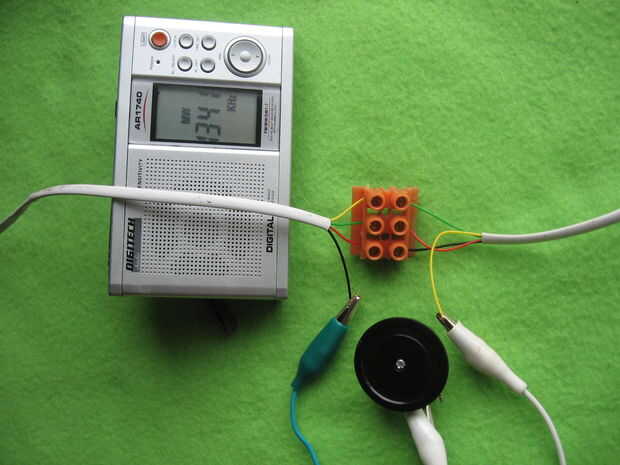

Tal vez explorar otro funcionamiento del lazo de Freq. (tal vez abajo en LW bandas?) uso de "corte y recorte" de 4 hilos barato y rápido conectan terminales de tornillo. Cable de teléfono grado 4 ahora suele ser muy abundante como chatarra, pero como dos veces más será necesario en comparación con la versión 8 alambre (preferido), por lo tanto nueva puede que no sea tan rentable. Pero en lugar de desperdiciar cable de 8 hilos de calidad, simplemente acortar o alargar el cable de 4 hilos hasta resultados resonantes adecuados. Entonces aproximadamente la mitad esta longitud de alambre de 8.

Aunque es más complicado soldar/unir, cable plano 8 hilos generalmente hace un trabajo final más ordenado, más rentable y compacto, con la intercepción de la mayor onda "frente" suele dar una señal stonger.
