Digispark DIY: El más pequeño Arduino USB (2 / 9 paso)

Paso 2: Quemar el bootloader a ATTINY85

Como Arduino, Digispark necesitan gestor de arranque que se ejecuta en ATTINY85. El gestor de arranque se ocupa 2KB de memoria flash.

Descargar gestor de arranque
1. Descargar bootloader micronúcleo ATTINY85
2. extraer el archivo (micronúcleo-t85-master.zip) en cualquier carpeta
3. usted puede encontrar el archivo bootloader en micronúcleo-t85 master\firmware\releases carpeta
4. Utilice 1.06.hex de micronúcleos para el gestor de arranque

Quemar el bootloader a ATTINY85

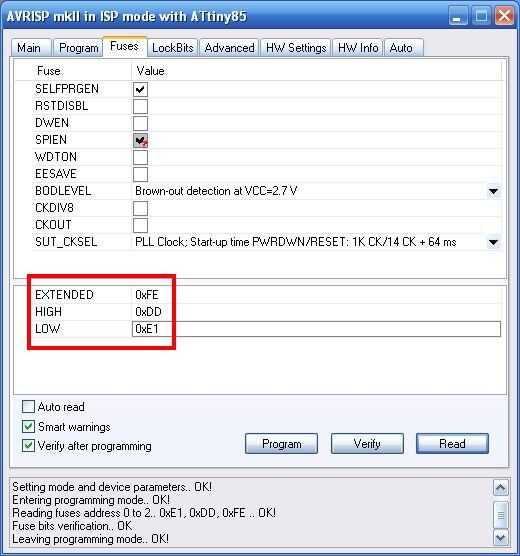

Debe usar la broca de fusibles correctos para el gestor de arranque

Extendido: 0xFE
Alta: 0xDD
Baja: 0xE1

Nota: La anterior poco fusible no permitirá restablecer como entrada-salida, para que puedas tener solo 5 I/O en lugar de 6 I/O. Todavía estoy intentar descifrar cómo establecer a 6 I/O

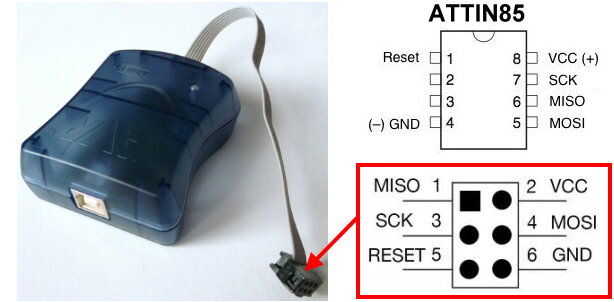

Estoy usando software AVRISP MKII en sistema programador y AVR Studio para grabar el bootloader.
