Digital Logic Gates sólo utilizando transistores

4 digital Logic Gates sólo utilizando transistores y, NAND, no, ni, y un simple flip flop circuito

Hay veces cuando quiere incorporar algunos lógica fundamental en sus diseños, pero su
espacio disponible en el pcb se limita, o tal vez desea una alternativa más barata a la más costosa opción de IC.

Transistores utilizados en estos circuitos pueden ser cualquier transistor npn como el BC547, BC548, BC549, 2N3904 etc..

Los diodos pueden ser casi cualquier tipo mientras que pueden manejar los voltajes reversos en su diseño.
LED sólo se usaron para proporcionar una referencia visual para mostrar estos circuitos en acción.

Experimento en protoboard primero antes de usar cualquiera de los circuitos se muestra, se prueban antes de
publicación y todos los valores de componente pueden fácilmente jugar con a sus necesidades.

entradas pueden ser prácticamente cualquier fuente de señal de temporizadores para osciladores y empujar más, o incluso
interruptores de botones y caña y así sucesivamente.

Vino para arriba con estos circuitos en el año 1995 cuando estudié ingeniería eléctrica en la Universidad,
rápidamente pasé en microprocesadores para que nunca tuvieron la oportunidad de llevar estos diseños a la práctica
Aparte de una punta de prueba a continuación que utiliza el diseño de la puerta de mi no, así que me encantaría escuchar cualquier idea
tiene o tal vez está poniendo en práctica ahora, por favor hágamelo saber.

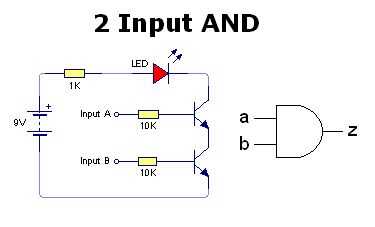

2 de entrada y puerta
Ambas entradas tienen que ser alta para activar la salida.

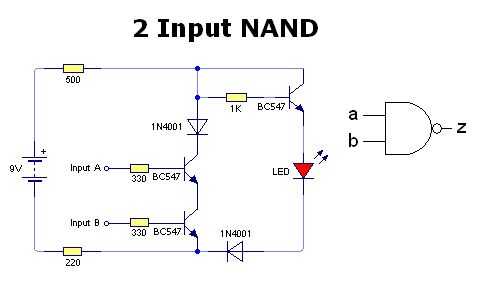

2 entrada puerta del NAND
Ambas entradas deben ser a la salida del interruptor, si ambas entradas son altas, entonces la salida es baja.
Los diodos son necesarios para evitar la retroalimentación, las resistencias de entrada podrían ser valores menores si se utiliza
en un voltaje más bajo voltajes de entrada o circuito están a menos de 9v.
Las resistencias de 220 ohmios y 500 ohmios están obligadas a hacer el circuito de encender y apagar.
El resistor de 1K Base podría cambiarse por una resistencia variable crear una tensión de salida variable.

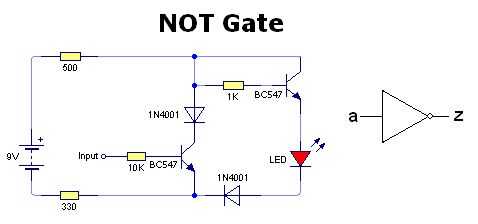

NO puerta
El resultado es lo opuesto a la entrada, si la entrada es alta entonces la salida es baja,
a veces llamado un buffer inversor, aunque buffers tienen generalmente un alto voltaje de salida
Comparado con puertas lógicas estándar.

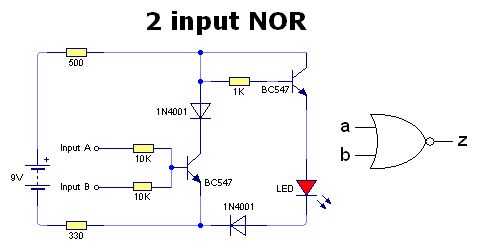

2 entrada ni puerta
Salida es alta hasta uno o más de los insumos utilizados.
Entradas más fácilmente se pueden incluidas, como se pueden ver las entradas de compartir la misma base del transistor,
puede que necesite añadir diodos para cada entrada si usted necesita evitar cualquier retroalimentación o si vienes
a través de problemas, si hay errores de conmutación también podría cambiar los valores de resistencia
para cada entrada, los 2 diodos existentes son para prevenir errores básicos de la conmutación.

:: Una sencilla aplicación práctica útil con la puerta no arriba::

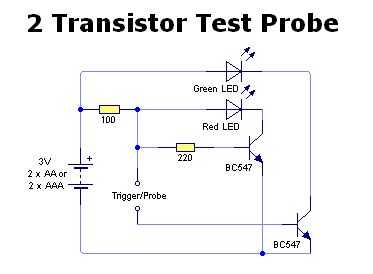

:: Prueba de sonda / probador de continuidad::

Cada vez necesita probar una placa de circuito para cortos circuitos o pistas rotas
así que este gadget poco práctico debe ayudarte.

Las sondas pueden ser un par de pinzas o sondas de propósito hecho que debe ser
capaz a la fuente de cualquier componente buen proveedor, si desea le podría incluso integrarlas
sobre el PCB con el resto del circuito.

Diseñé este circuito para funcionar con 2 pilas AA o AAA, pero también se podría utilizar una celda de botón de 3V
comúnmente utilizado para llaveros remoto coche, testaje tanto como sea posible antes de cualquier sensible
componentes están dotados, aunque hay solamente alrededor de 800mv a 1.5v por
las sondas, es mejor prevenir que lamentar.

Cuando el circuito esté activado, el LED rojo se enciende pero cuando la sonda entra en contacto con una soldadura
se encuentra puente o un corto circuito, el LED rojo se apaga y el verde se enciende.
Otra comprobación de fallas podría incluir pistas rotas, en que caso el led se mantendrá rojo
y ayudar a localizar las áreas problemáticas.

Su funcionamiento es bastante simple.
El transistor conectado a la luz roja sólo permanecerá encendido mientras que no hay contacto entre las puntas de prueba,
tan pronto como se enciende el segundo transistor, no bastante energía para la primera de ellas por lo que cambia
resistencia de la 220 ohm ayuda a bloquear el poder de la primera base mientras que fluye en el segundo transistor
que ahora se enciende.

Estoy trabajando en un simple barato convertidor analógico a Digital en el momento así que si quieres
ven y algunas otras grandes cosas por favor, haga clic en el botón seguir para mantener un ojo en mi futuro instructables.
