Digital utilizando 7 segmento reloj controlado mediante control remoto de TV (3 / 12 paso)

Paso 3: Reloj de tiempo Real DS1307

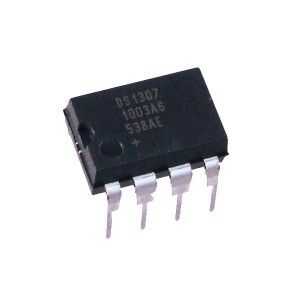

Para obtener la información de fecha y hora, estoy usando reloj de tiempo Real DS1307 I2C de integrado de Maxim. El reloj y el calendario proporciona segundos, minutos, horas, día, fecha, año y mes de la información. En este proyecto, el perno SQW se utiliza para contar propósito en funciones como temporizador y cronómetro.

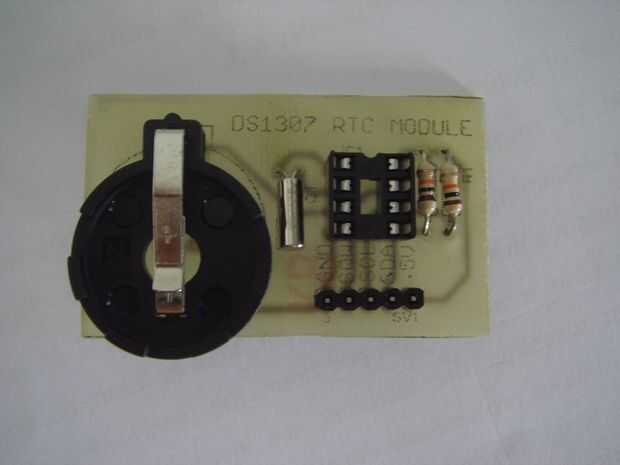

El DS 1307 que se ha hecho sobre un PCB DIY con 3V litio batería de respaldo. Esto permite fácil usar para varios proyectos.

Uno de los beneficios de usar DS1307 es que puede conectarse a un suministro de copia de seguridad. Un 3V, batería de litio CR2032 se utiliza como fuente de respaldo para el DS1307. Cuando el poder sentido detecta fallas de energía, cambiar a la fuente de copia de seguridad y continuar la operación de hora. En otras palabras, el usuario no necesita preocuparse de la pérdida de información en tiempo incluso si el controlador principal está apagado.

DS1307 se controla mediante comunicaciones de circuito Inter-Integrated (I2C). I2C utiliza solamente dos bidireccional abierto desagüe, línea de datos serie (SDA) y la línea Serial de reloj (SCK). Desde la línea de datos y el reloj están abiertas desagüe, tire hacia arriba de la resistencia es necesaria para asegurar el lógica sistema Coloque a nivel de la lógica esperada. Salida de drenaje abierto significa que el dispositivo puede manejar su salida bajo pero no puede conducir alto. SDA se utiliza para transferir datos entre maestro y esclavo, mientras SCK se utiliza para sincronizar toda la transferencia de datos sobre el bus I2C.

Cómo utilizar DS 1307 con Arduino: http://iamzxlee.wordpress.com/2013/06/27/ds1307-real-time-clock-rtc/
