Paso 4: 7 segmentos Display

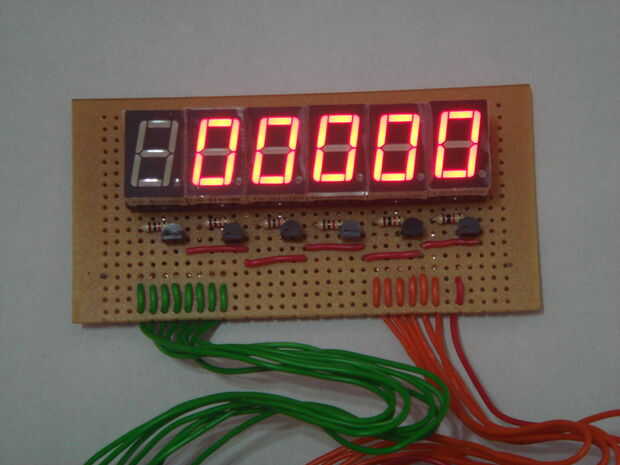

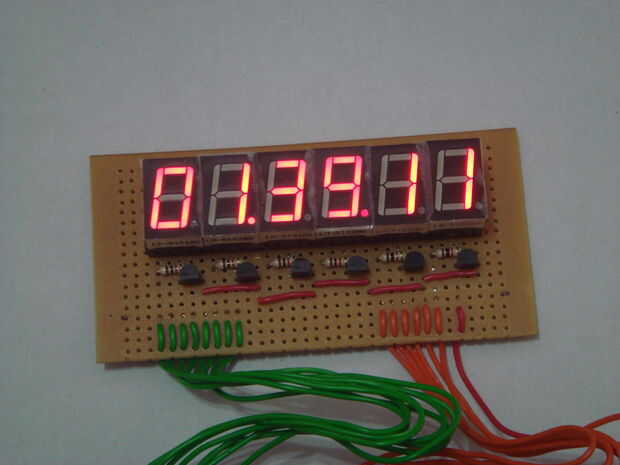

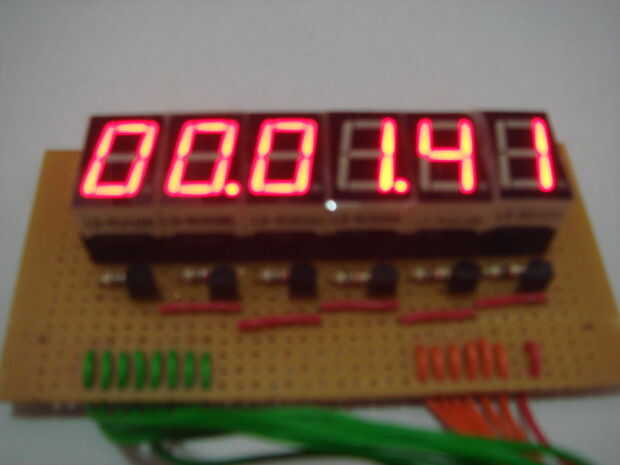

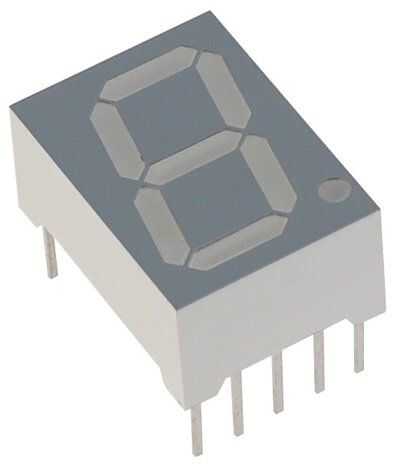

Para este proyecto, se utiliza común ánodo seis Displays de 7 segmentos para mostrar la hora. Esto me da seis dígitos de la pantalla que se utilizará para horas, minutos y segundos. Para un display de ánodo común, el segmento puede activarse por dar un bajo (0V) en segmentos particulares.

Puesto que hay 7 exhibiciones de segmento se utiliza, un total de 48 pines es necesario para controlar individualmente cada segmentos. La solución para este gran número de pernos del IO es mediante 74HC595 Shift Register para ampliar para más pines de salida.  En este caso, dos registros de desplazamiento se utiliza para el control de seis dígitos de Displays de 7 segmentos.

Primer registro de desplazamiento tiene 8 pines de salida que se utilizan para controlar cada segmentos mientras que el segundo registro de desplazamiento se utiliza para controlar el pin común del display de 7 segmentos.

Cómo utilizar la pantalla de 7 segmentos con Arduino: http://iamzxlee.wordpress.com/2013/07/08/7-segment-display/
