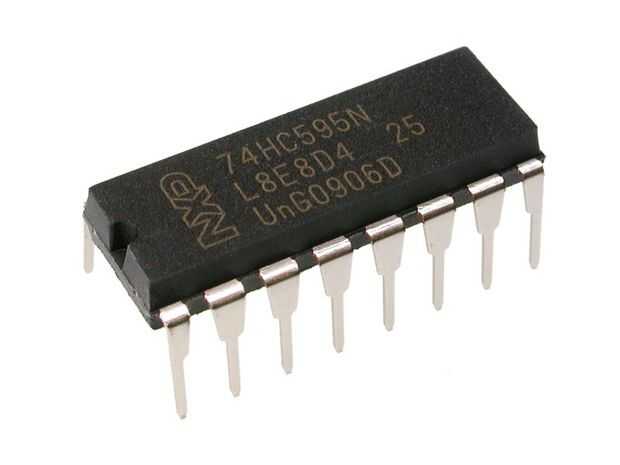

Paso 6: registro de desplazamiento 74HC595
![]()
Para superar las limitaciones de salidas pines de Arduino Uno, 74HC595 Shift Register se utiliza. Que sólo requiere tres pernos para controlar el cambio de registro cual es el Serial de datos de entrada, cambio de registro de entrada de reloj y entrada de reloj de registro de almacenamiento de información.
En este proyecto, se utiliza tres 74HC595, uno para controlar cada segmentos de exhibición de segmento 7, en segundo lugar para el control de cada dígito de 7 segmentos para la indicación y la tercera es para el control de la pantalla LCD.
