"Dile cuando a Shut Up" Sensor (3 / 7 paso)

Paso 3: Configuración de la Junta y conectarlo al Arduino

• cierre el software de Arduino
• Desconecte el cable USB con Arduino

Vaya por delante y conectar el soldador. Se preparar nuestras fuentes como este se calienta. Se refieren a la imagen de referencia en estos pasos.

1. Recoger los cables codificados por colores 5. Cortar hasta por lo menos 6" de largo. Los extremos de la tira.
2. Inserte el micrófono de Electret de 3 puntas en el tablero pelado para que los pernos son que sale del lado cobre de la Junta.
3. Estañe la punta del soldador tocando con un hilo de soldadura. La Mic en los tres pernos en la Junta de la soldadura.
4. En el lado cobre de la Junta, arrastre la punta de la plancha a la Junta para que la soldadura traza los puntos de contacto como se muestra en la imagen (rastro de soldadura).
5. La soldadura de los cables de positivo y tierra del Piezo en el otro lado del tablero paralelo a los pines de la Mic.
6. Puede pegar el piezo a la junta con la pistola encoladora para soporte robusto
7. Seguimiento de la soldadura del lado cobre de la placa por lo que podemos garantizar la conexión de las patillas del LED y Arduino.
8. LED de la soldadura en placa
9. Soldar los cables en placa y conectar a los pines de Arduino.

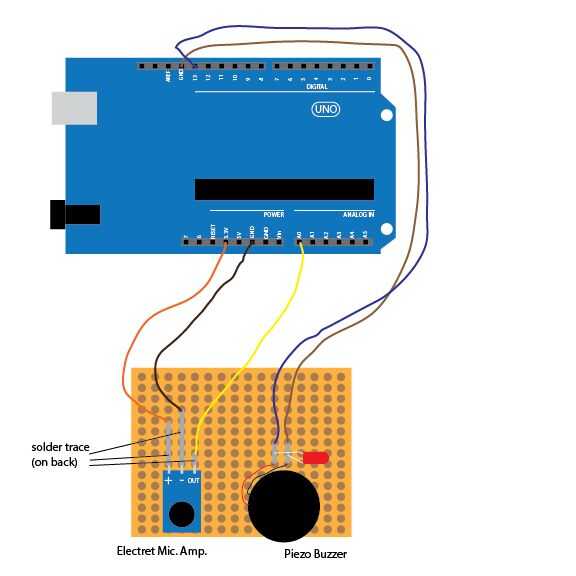

RECORDAR PARA REFERIRSE A LA IMAGEN ***
