Paso 3: Las lámparas y los cables

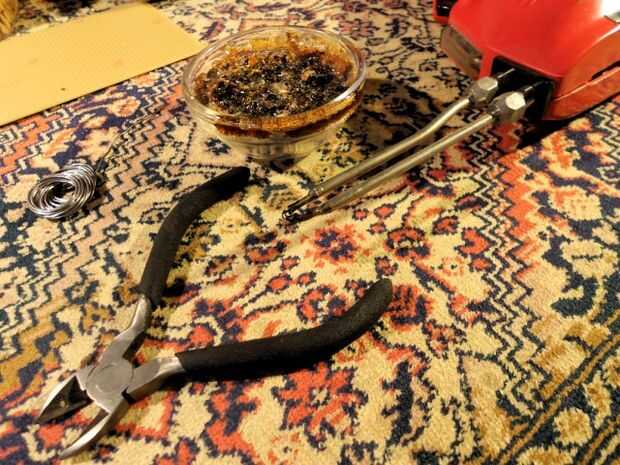

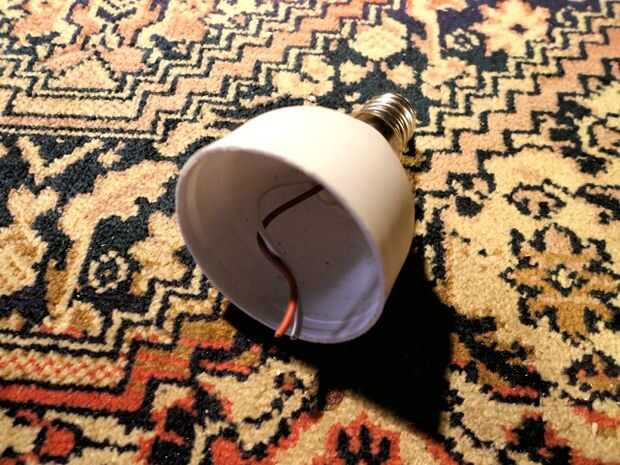

Primero decapitar el muerto bulbo - el bulbo de la eco es una buena opción debido a la carcasa de plástico después del electrodo de tornillo. A la tarea necesita un guante y un destornillador, retire con cuidado el tubo de cristal de la carcasa de plástico, tome el soldador y retirar el pcb con la electrónica. Todo lo que necesitas de la bombilla son los electrodos y la carcasa de plástico, y los dos cables dentro - una roja y una blanca. No corte de ellos, la longitud es importante!

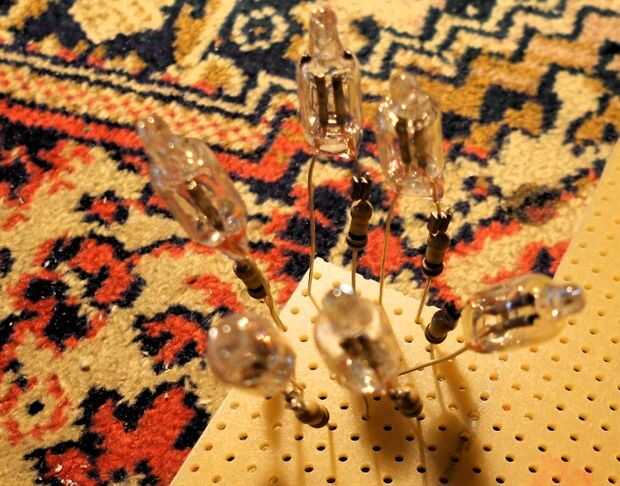

Ahora tome el panel perfboard. Limitar las bombillas de neón (7-9 Uds. son el ideal) y tratar de localizarlos en un pedazo de panel para satisfacer los criterios siguientes:
1. que encaja en la carcasa de plástico, con un pequeño borde para que coloque y pegue la Navidad de la bola. Una forma de círculo es el ideal, pero puede formar un hexagonal o cuadrado también, pero la superficie utilizable debe ser lo suficientemente grande para ubicar los focos de neón en el.

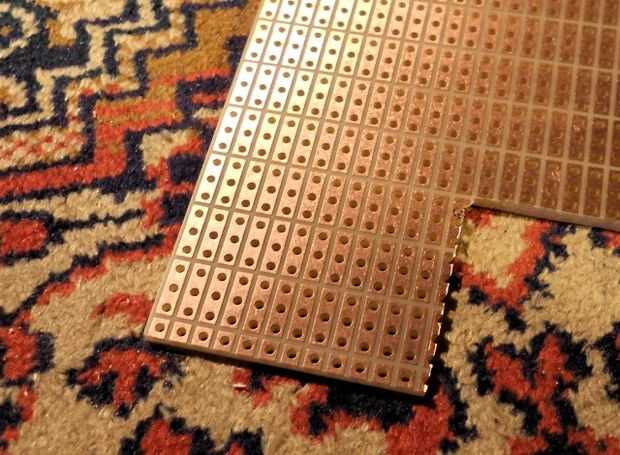

2. en el lado revestidas con cobre de la placa perforada debe todos lo neon glow bulbos alambre forma paralela - así que usted quizás debe hacer un plan para evitar cualquier cortocircuito indeseable.
3. las bombillas de neón deben reposar simétricamente el escenario óptimo y emisión de luz. La forma del círculo es el ideal, como generalmente. La planificación previa es recomendable, pero es sólo una tarea extra pequeño, tarda algunos minutos.
Si usted no tiene panel de perfboard, tomar una tabla de madera fina o plástico, cortar un círculo de conexión, perforar los lugares de los electrodos y cables al otro lado (revestidas con cobre). Pero después de soldar no olvide aislar el cableado en la parte trasera - utilice pegamento caliente para fijar los cables y nodos, para evitar los movimientos aleatorios de las piezas de metal.
Repito: sólo los resistencia previa equipado resplandor bulbos son utilizables para este proyecto - probablemente no hay suficiente lugar en el interior una bombilla eco soldar resistencias extras sin el riesgo de algún corto circuito al azar, porque las resistencias normales son mayores que las resistencias previas en los combinados. Si conectas un foco de neón a la red sin resistor serie, la bombilla se mueren inmediatamente.
Después de que usted tiene que soldar el panel a los cables rojos y blancos - y aislar después de él con cuidado.
