Dínamo accionado luces de bicicleta LED (4 / 7 paso)

Paso 4: Construir el circuito

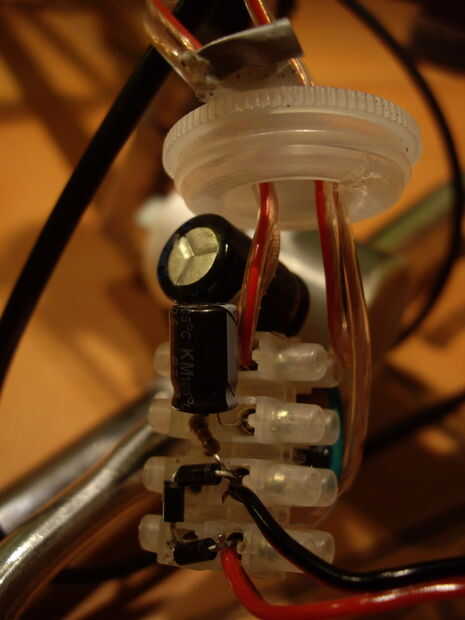

1. construir el rectificador según el esquema en el paso 1 (creo que de la polaridad de los diodos y condensadores :-)).
2. soldar los leds en paralelo para la luz de la cola (esto puede ser un poco aburrido)
3. soldar los cables del rectificador a las almohadillas de PCB de la potencia de LED
4. verificar las polaridades y las conexiones una vez más (un multímetro puede ser útil)

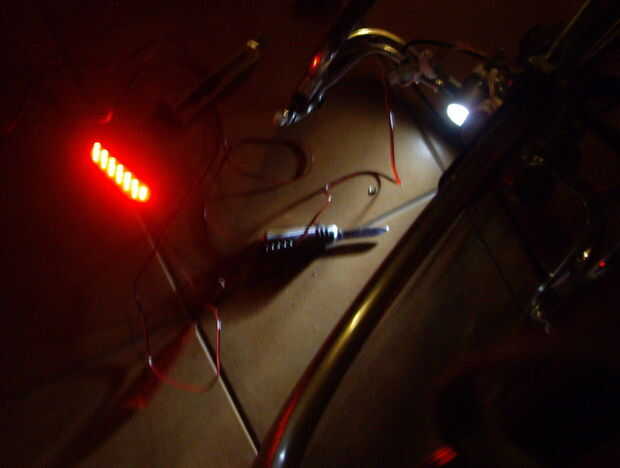

Cuando todo parece estar bien, puede conectar el circuito a la dinamo y girar la rueda con suavidad. Los diodos deben destellar inmediatamente. Cuando no, entonces Verifique las conexiones una vez más...

ADVERTENCIA: cuando desconecte el LED de alimentación de rectificador los condensadores entonces siempre Descargue los capacitores antes de conectarlo nuevamente. La carga en los condensadores puede destruir el diodo caro.
