Dinamo sin contacto encendido luces de seguridad de bicicleta (6 / 7 paso)

Paso 6: El circuito

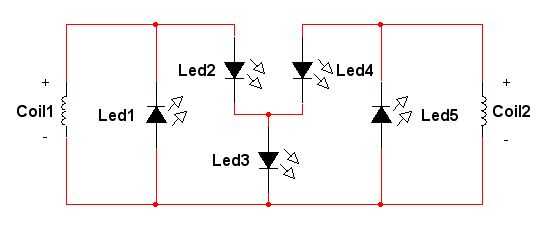

El circuito siguiente muestra una manera de alimentar 5 leds brillantes con dos bobinas que no generan energía simultáneamente. Si sólo conectan en serie, uno absorberá parte de la energía del otro. Esto no sucede aquí.

No he usado ningún condensador puesto que yo quería tener todos los leds parpadeando mucho! De todos modos el único lugar que realmente podría colocar uno es en paralelo con el LED 3 ya que nunca se la tensión negativa. Por lo que tendrá una constante del led y el otro 4 parpadeando...

Parece que las resistencias de las bobinas se deben tener alrededor de 100 ohmios or200 pero usé dos bobina de 600 ohmios y funcionó bien.
