Paso 2: Lista de materiales
Busqué números de parte para este proyecto en Mouser.com y Sparkfun.com. Tendrá piezas en las dos listas. Al menos la mitad de los componentes que he utilizado vino de un depósito de repuestos electrónicos que he estado construyendo para arriba desde que comencé mi afición. Si usted también tiene un depósito de piezas, sólo ajustar ambas listas a su situación.
PUNTA: Parte de la diversión de hacer un proyecto como este es lo que es tuyo!
Si usted no puede encontrar todo, o si usted piensa, "Hey, ¿qué era este tipo? Parte de XYZ va a funcionar mejor!" Entonces no dude en utilizar piezas diferentes o incluso diferentes proveedores. Si odio AVR sólo modificar el código de proyecto y el software para que puedas usar tu microprocesador favorito, como un PICAXE. Estoy soltando todos mis archivos de origen y no lastimó mis sentimientos si cambias cosas. Pero por favor, asegúrese de compartir lo que ocurrió!
DinoCalc Hardware versión 1.0 lista de materiales
(Versión de Arduino Pro Mini Protoboard)
-------------------------------------------------------
MOUSER.COM
-------------------------------------------------------
Artículo
No. Número de parte Descripción cantidad
-- --- ------------------------------------- ----------------
1) pila alcalina de 9v 1 658-6LR61XWA
2) RESISTENCIAS DE PELÍCULA DE CARBÓN 1 - 291-330-RC DE 330 OHMIOS
3) RESISTENCIAS DE PELÍCULA DE CARBONO 1 - 291-270-RC DE 270 OHMIOS

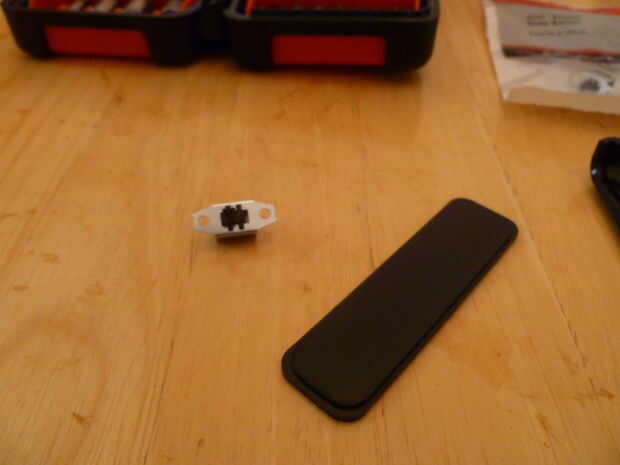

4) 1 SPST ON-OFF COLOCAR INTERRUPTOR 112-R13-602A

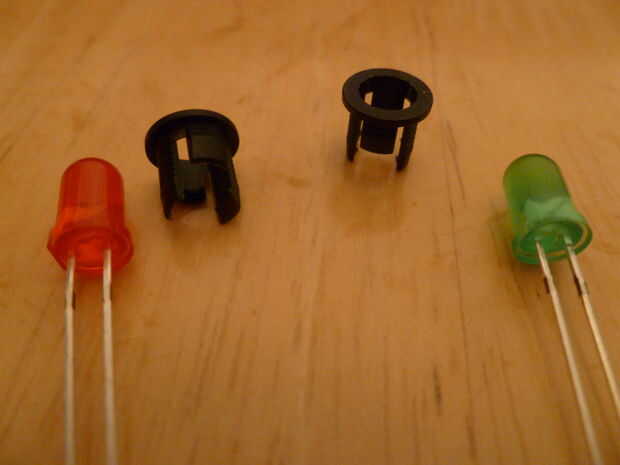

5) 1 LED - A TRAVÉS DEL AGUJERO VERDE DIFUNDIDO 78-TLHG5400
6) 1 LED - A TRAVÉS DE AGUJERO ROJO DIFUNDIDO 78-TLHR5400
7) 2 PANEL DE LED DE 5 MM MONTAJE 696-SSH-LX5091

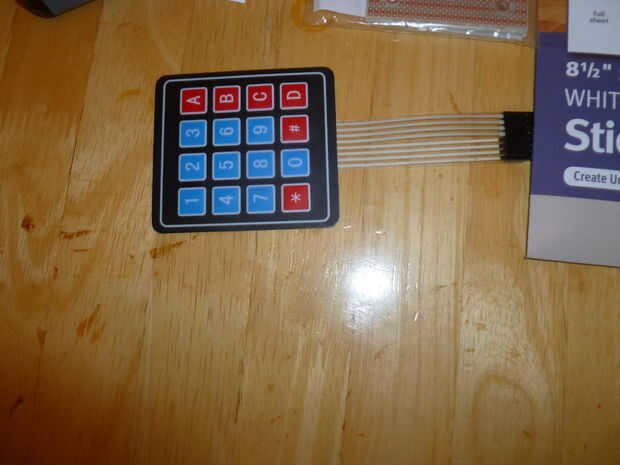

8) 1 TECLADO DE MEMBRANA DE 4 X 4 MATRIZ 619-27899
9) CONSEJO 1 PROTOTIPO PARA 1553DBKBAT ENC 854-PR1553DBAT

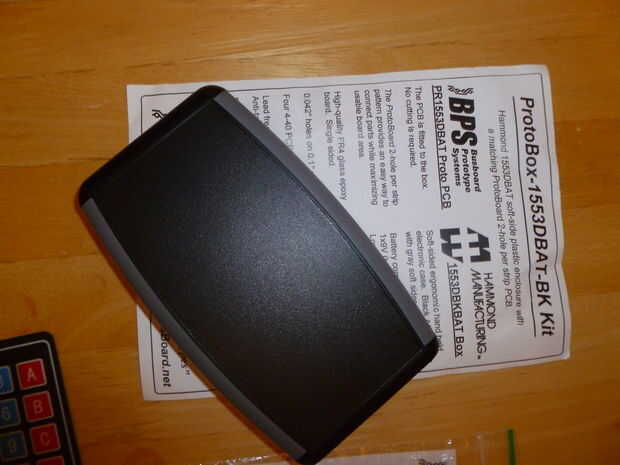

10) 1 MANO HELD ENC CON BATERÍA COMPARTIMIENTO 546-1553DBKBAT
También puede encontrar esta lista de materiales en el sitio web de mouser.com bajo el proyecto de la versión 1.0 de DinoCalc en el siguiente enlace:
http://www.Mouser.com/ProjectManager/ProjectDetail.aspx?AccessID=0904c64079
----------------------------------------------------
SPARKFUN.COM
----------------------------------------------------
La siguiente es una lista de piezas necesarias para este proyecto en sparkfun.com.
Artículo
No. Número de parte Descripción cantidad
-- --- ------------------------------------- ----------------
1) 1 Mini de Arduino Pro 328 - 5V/16 MHz DEV-11113
2) Breakout básica del FTDI 1 - 5V DEV-09716 (opcional)
3) 1 hembra encabezados PRT-00115 (recomendado)
4) 1 escapada Headers - PRT-00116 recta
5) 1 escapada jefes masculinos - ángulo recto PRT-00553
6) jefes sin soldadura 1 - 10-perno recto PRT-10527 (opcional)
7) cable de puente 1 - PTH negro blanco PRT-08672 (opcional)
8) 1 cable de puente - 0,1", 3-pin, 6" PRT-10368 (opcional)
9) 1 Hook-up Wire - PRT-08023 rojo (opcional)
10) 1 Hook-up Wire - negro PRT-08022 (opcional)
Notas:
Artículo #2: Esto es necesario sólo si ya tienes una manera de programar el Arduino Pro Mini.
DEV-09718 5V que cable FTDI también funciona y no necesita encontrar un Cable USB.
Artículo #3: Es recomendable para que no haga el Arduino Mini Pro una instalación permanente
en tu calculadora. Quiere reutilizar de un proyecto más adelante.
Artículo #6: Puede utilizarse en lugar de soldar encabezados al Arduino Pro Mini programación encabezado.
#7 y #8: estos se recomiendan sólo si ya tienes algunos viejos cables de puente tendido
alrededor (por ejemplo, a partir de kits de CD-ROM viejo o placas de ordenador viejo).
#9 y #10: Hook-up Wire es necesario sólo si ya tienes una fuente de cable de 22 AWG para
el cableado en el protoboard.
Puede encontrar esta lista de materiales en una lista de deseos en Sparkfun.com en:
https://www.Sparkfun.com/wish_lists/56143
----------------------------------------------------
AMAZON.COM
----------------------------------------------------

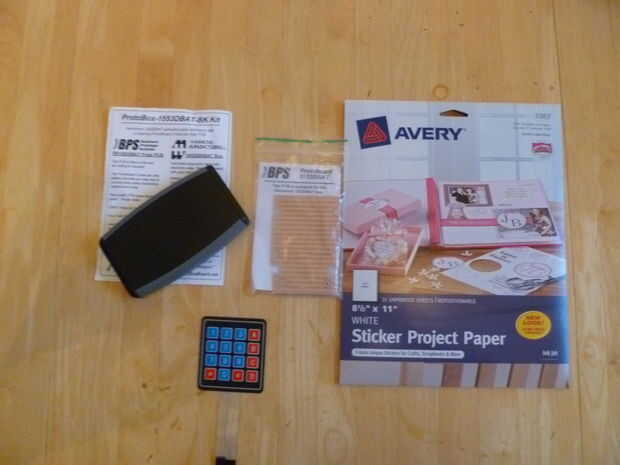

Este fue el papel adhesivo para colocar sobre comprar
el teclado y en la cara de la caja.
Artículo
No. Descripción
-- --- -------------------------------------
1) 1 Avery adhesivo proyecto papel, blanca, 8.5 x 11 pulgadas, Pack de 15 (03383)
encontrados en el enlace: http://www.amazon.com/gp/product/B0000C0CJQ/ref=oh_details_o04_s00_i00
----------------------------------------------------
Varios
----------------------------------------------------
Estos son elementos estándar, que usted probablemente tenga a mano ya:
1) soldador de
2) soldadura
3) termocontraíbles o cinta aislante
4) color impresora para la impresión de la plantilla de la caja
.
