DinoCalc versión 1.0 (3 / 40 paso)

Paso 3: Preparar el Arduino Pro Mini

Versión para el prototipo elegí el Arduino Pro Mini 5V / 16MHz.  Mientras que desarrolla el código para que la calculadora con mi Arduino Uno y un protoboard, sabía que el Arduino Uno sería demasiado incómodo para colocar dentro de un recinto de la mano.  El Arduino Pro Mini es pequeño y ideal para un pequeño recinto y compatible con el Arduino Uno, así que sabía que mi código tendría poca o ninguna modificación para trabajar con él.

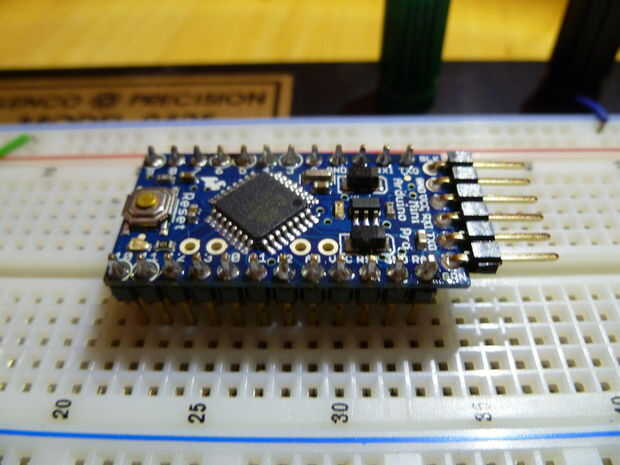

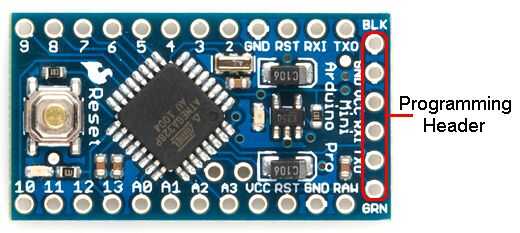

El Arduino Mini Pro viene sin cualquier encabezado por lo que tendrá que añadir algunos usted mismo.  En primer lugar las secciones separadas dos 12 polos y pines macho.  Éstos se sueldan en los lados como se muestra.  Usé mi protoboard para mantener los pernos alineados durante la soldadura. Para la cabecera programación puede ya sea soldadura de seis pins macho de ángulo recto, o seguir la punta abajo y utilizar encabezados sin soldadura para la programación.

TIP: en lugar de soldar un encabezado a la cabecera de la programación, utilizar "Encabezados sin soldadura", como la parte de SPARKFUN PRT-10527.  ESTAS cabeceras permiten programar tu ARDUINO PRO MINI y son removible y reutilizable cuando se realiza la programación.
