DinoCalc versión 1.0 (8 / 40 paso)

Paso 8: Diseño de Protoboard (cabeceras de mujer)

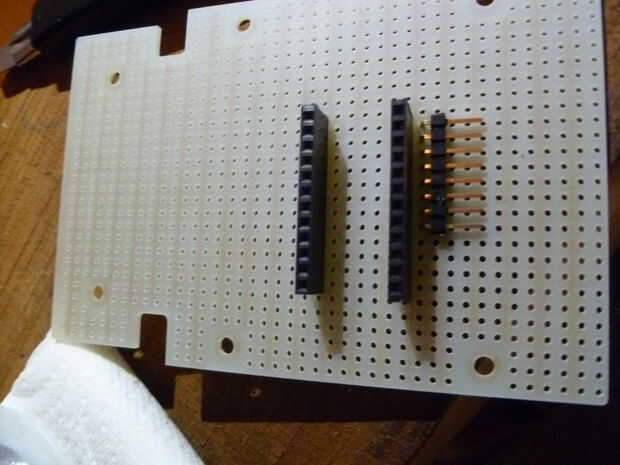

Si quieres tu Arduino Pro Mini extraíble (que recomiendo) luego romper 2:12 agujeros femeninos encabezados e instalar uno al lado del conector de teclado que a soldado.  Alinear para eso perno 2 en las líneas de Arduino Pro Mini hasta el primer pin en el teclado.  Luego coloque el otro paralelo femenino encabezado y seis orificios de la primera cabecera femenina.

Si tu Arduino Mini Pro se le suelda permanentemente en su lugar, espere a hacerlo al final, ya que habrá varios alambres bajo el Arduino Pro Mini.

Consejo: separa encabezados femeninos casi siempre resulta en uno de los pines se sacrificó.  Me corte el pin 13 y luego cuidadosamente afeitado apagado el plástico extra para darme 12 pines hembra perfecta.  También puede usar el Arduino Mini Pro para ayudar a alinear los headers hembra mientras se suelda.  Prueba montar las cabeceras en el Arduino Pro Mini y luego línea de pines digitales del Arduino 2 al 9 con el conector de teclado.  Una vez que la soldadura es completa puede quitar el Arduino Pro Mini de los encabezados de mujer por lo que puede soldar en el cableado para el siguiente paso.
